Monitor V1.7.X 使用说明

Label Monitor 是免安装绿版软件，配套Studio软件使用，拥有标签点实时监视，标签点趋势图，报表，以及下载逻辑程序等功能。

1、配置通讯参数

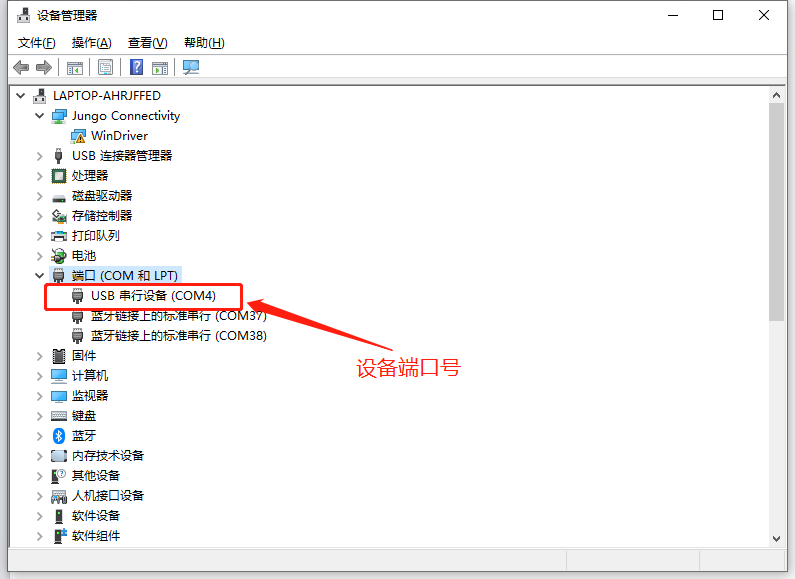

(1)查看设备端口号 设备上电后，用USB将设备雨电脑连接好，然后打开电脑的设备管理器找到设备对应的COM号。

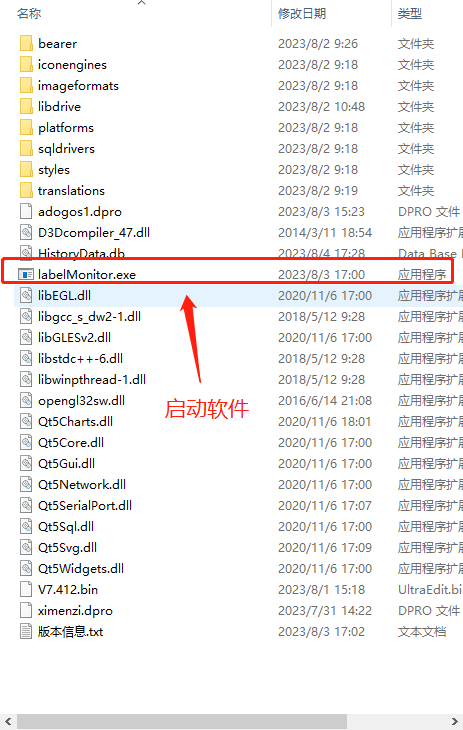

(2)打开LabelMonitor 软件

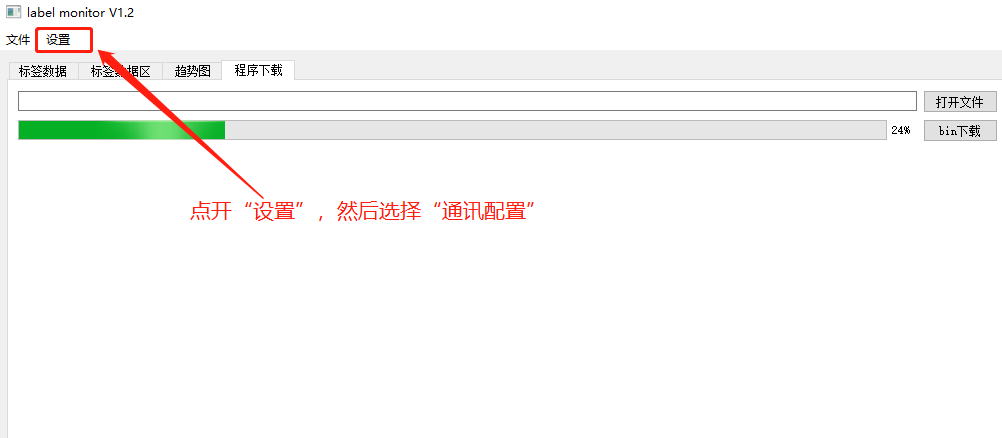

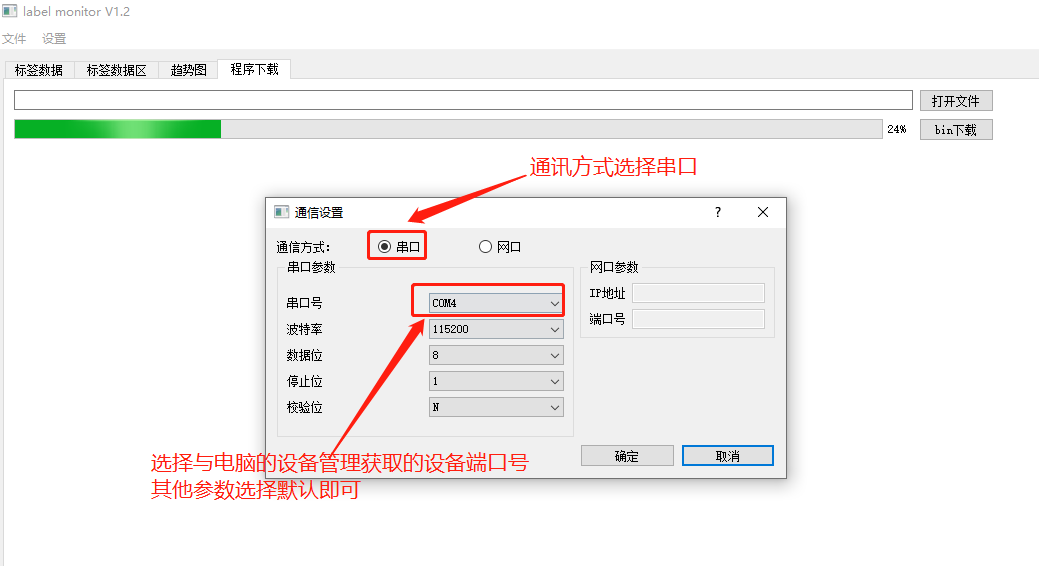

(3)配置通讯参数

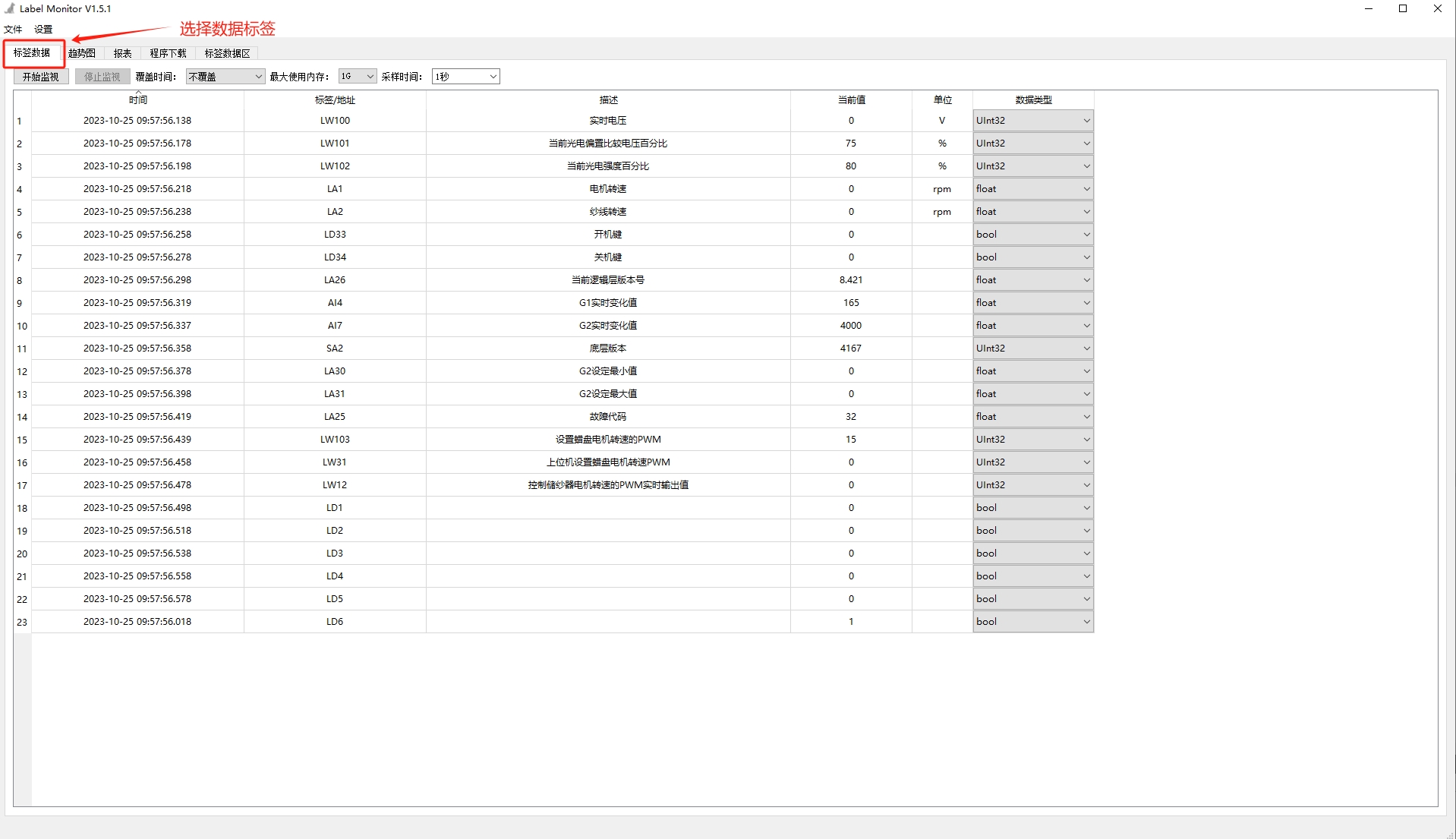

2、标签点监视功能

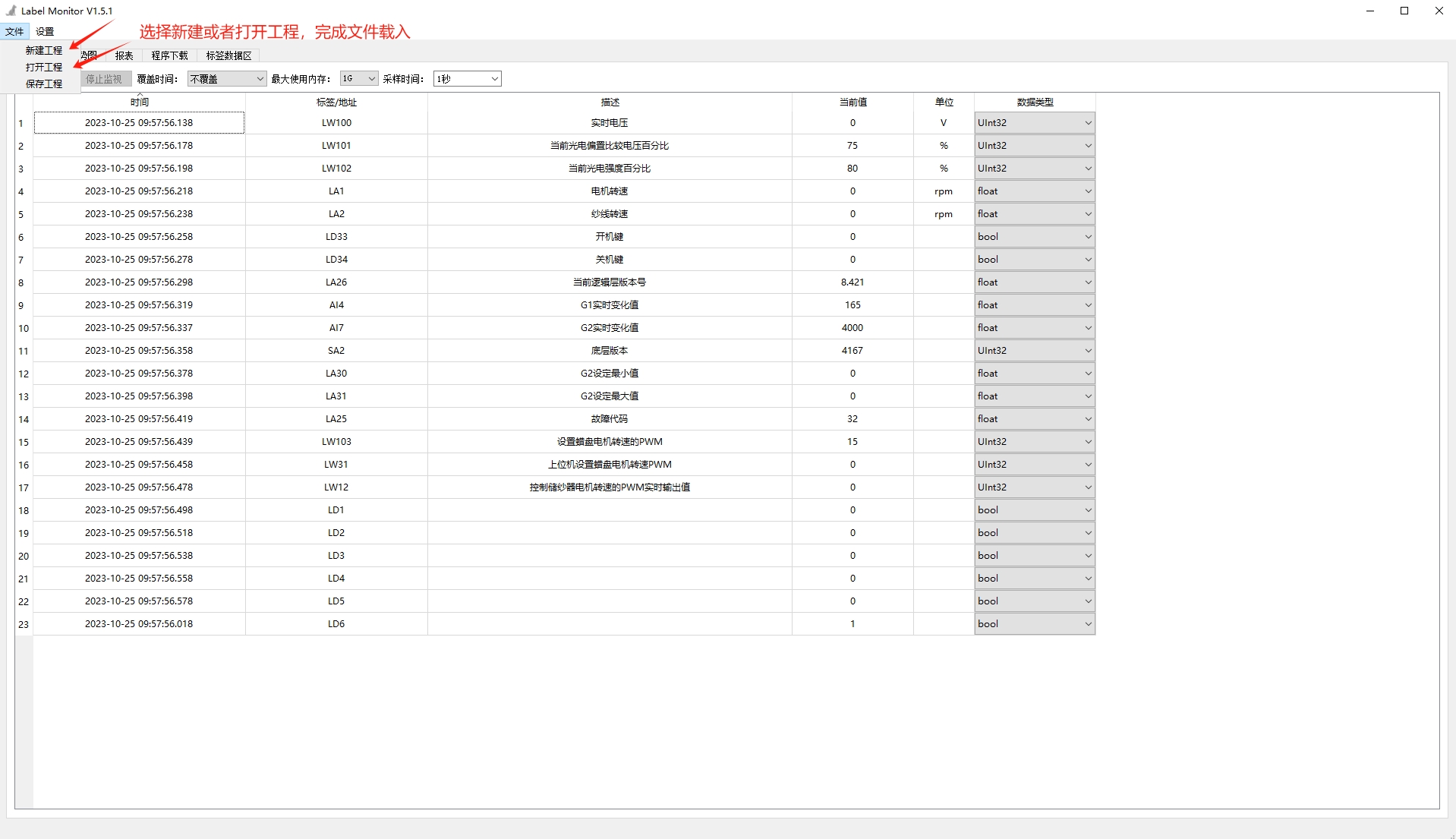

(1)打开/创建工程文件

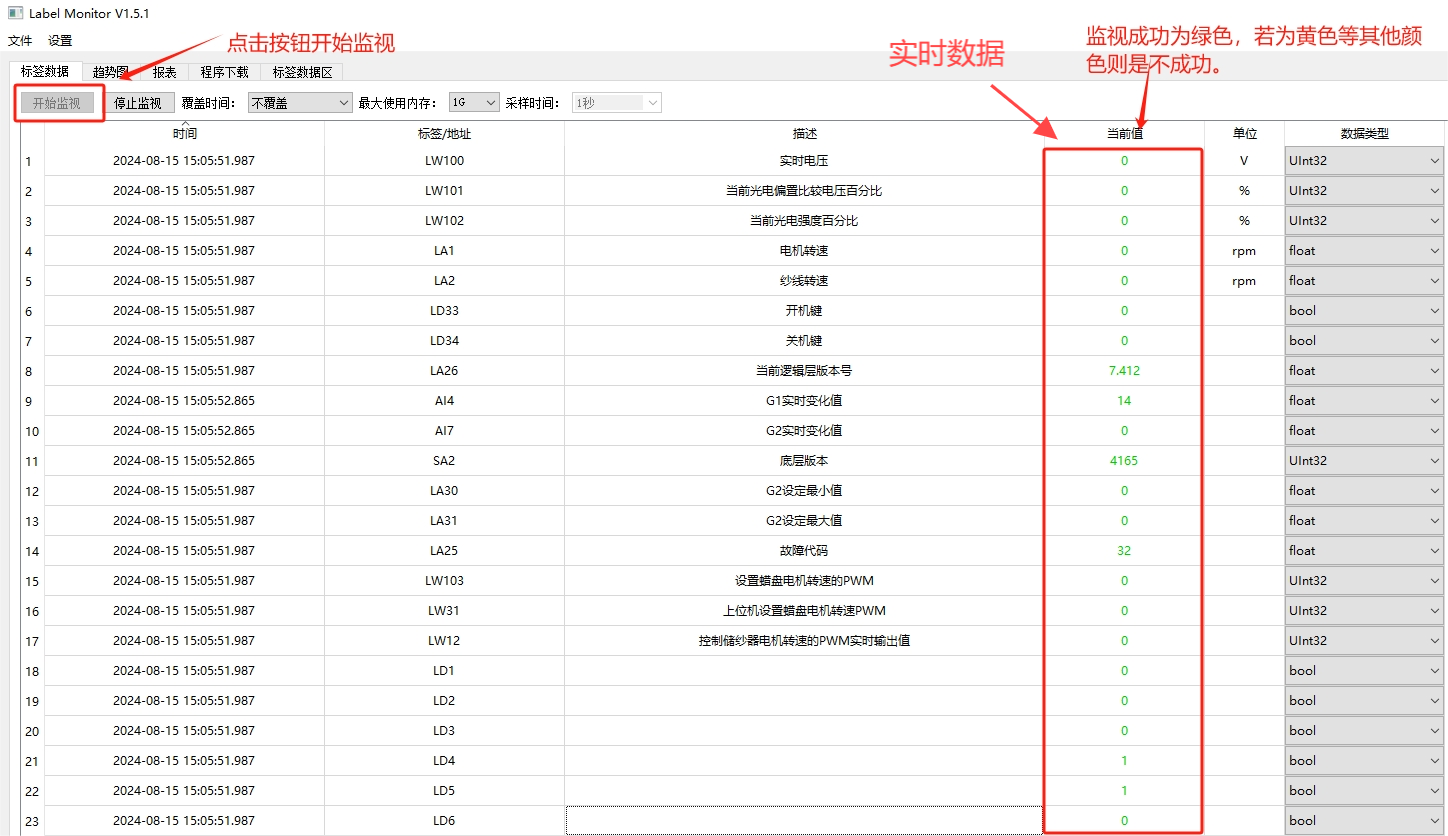

(2)开始监视

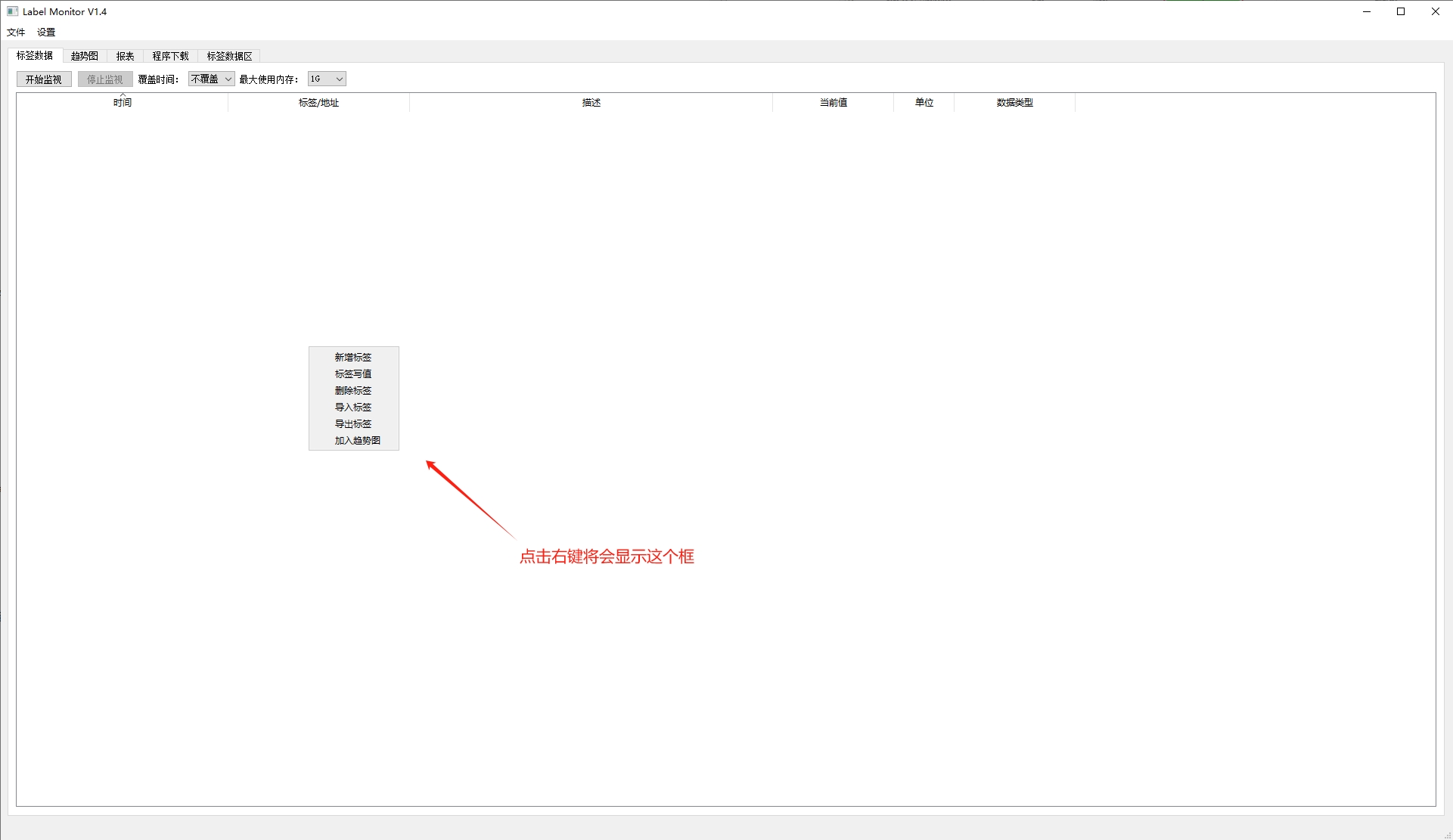

(3)增减/导入导出标签点

点击加入趋势图，将数据加入趋势图的中，并在表格显示。

数据点颜色提示：

绿色：正常读取
黄色：返回错误,设备响应报文错误
红色：响应超时
灰色：设备掉线

3、标签点趋势图查看

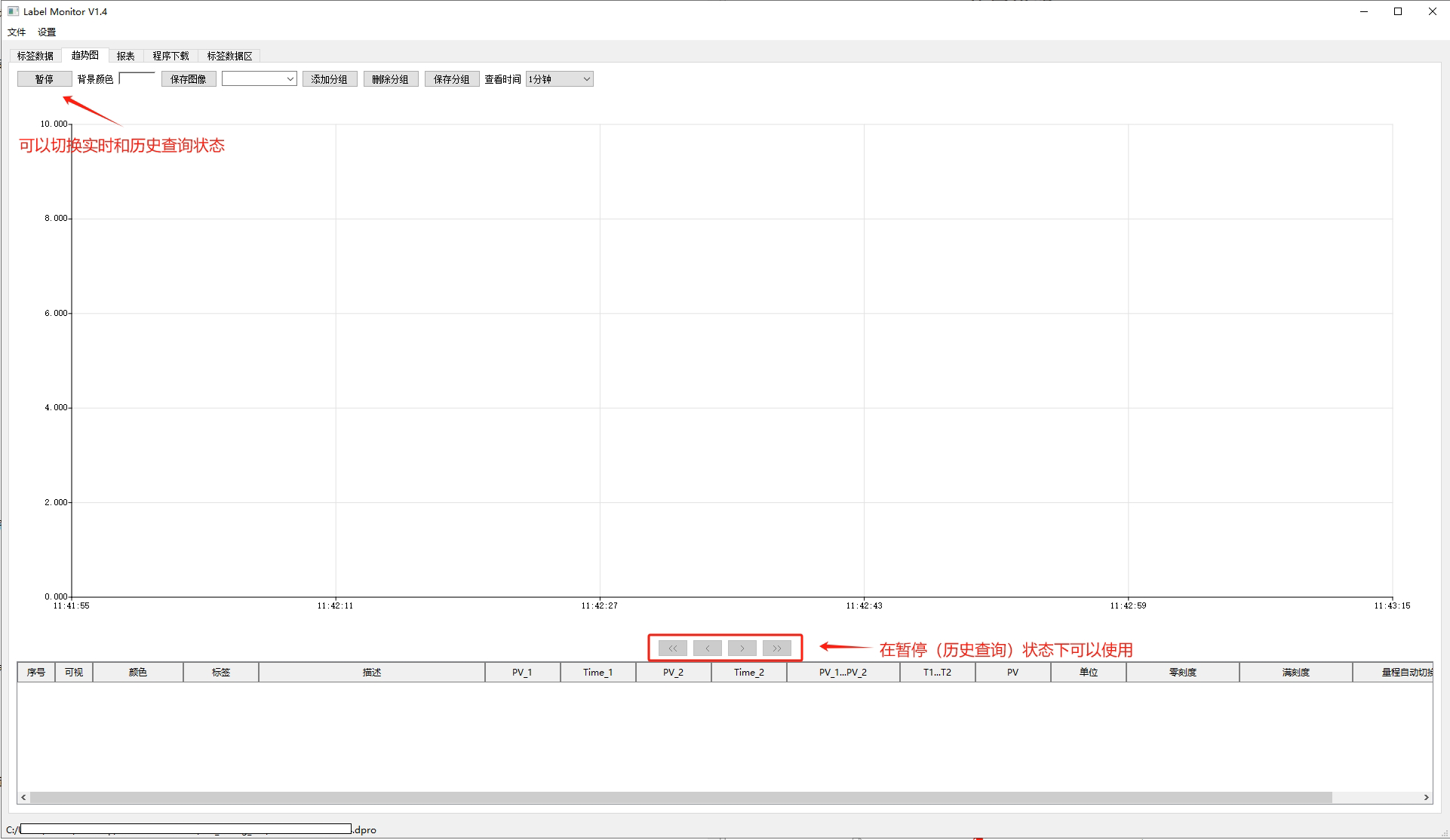

（1）需要创建或打开工程文件才可以使用，点击暂停以后才可以查看历史数据。

下方四个按钮从左到右分别是倒退60s、倒退15s、快进15s、快进60s。

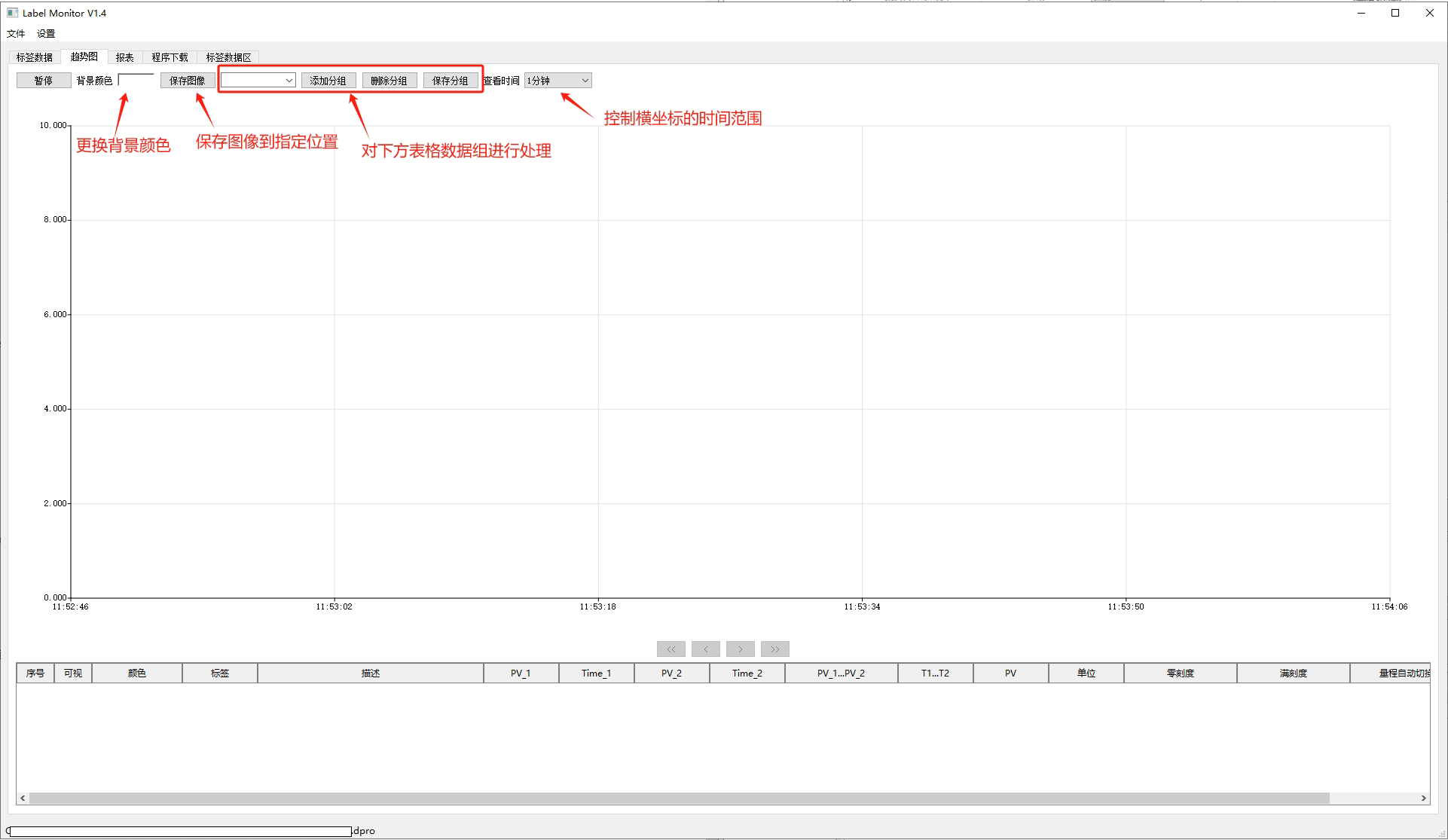

（2）有黑白灰三种主题颜色的背景

关于数据，可以存储所需要看的数据，并可以实时切换，关闭程序后再打开分组依然存在。

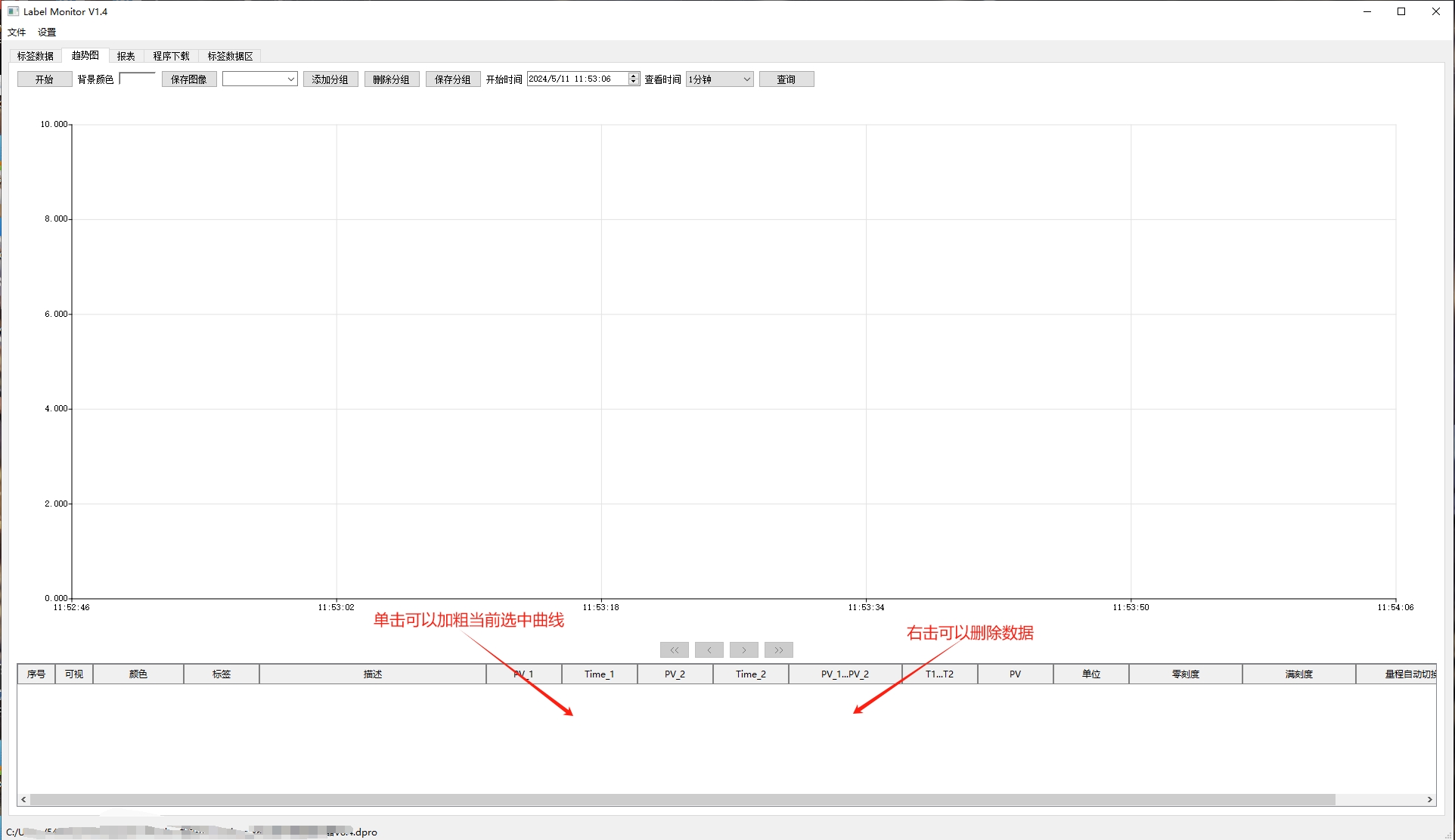

（3）加入趋势图的曲线可以通过右击的方式点击“删除数据”删除曲线图。

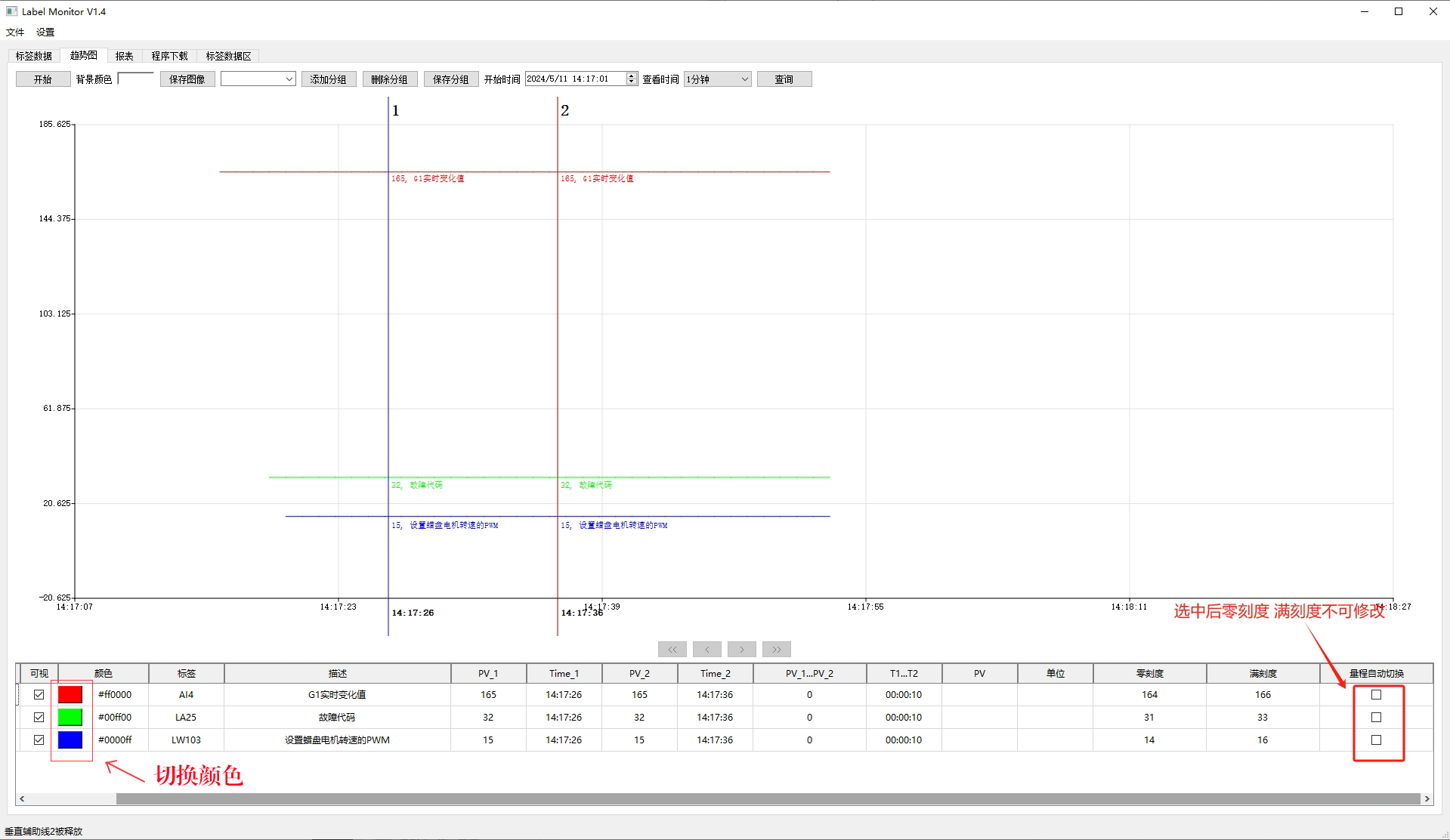

（4）双击左键，如果没有垂直辅助线1则会弹出，通过移动来查看交点的值，并在PV_1中显示，如果移到区域以外的地方，垂直辅助线则会消失，同理垂直辅助线2也一样。

如果选中了自动量程切换，则不可修改零满刻度，需要取消后修改。

点击颜色方块按钮进行曲线颜色修改，不能改成和背景相似的颜色。

备注：PV是实时值

4、报表

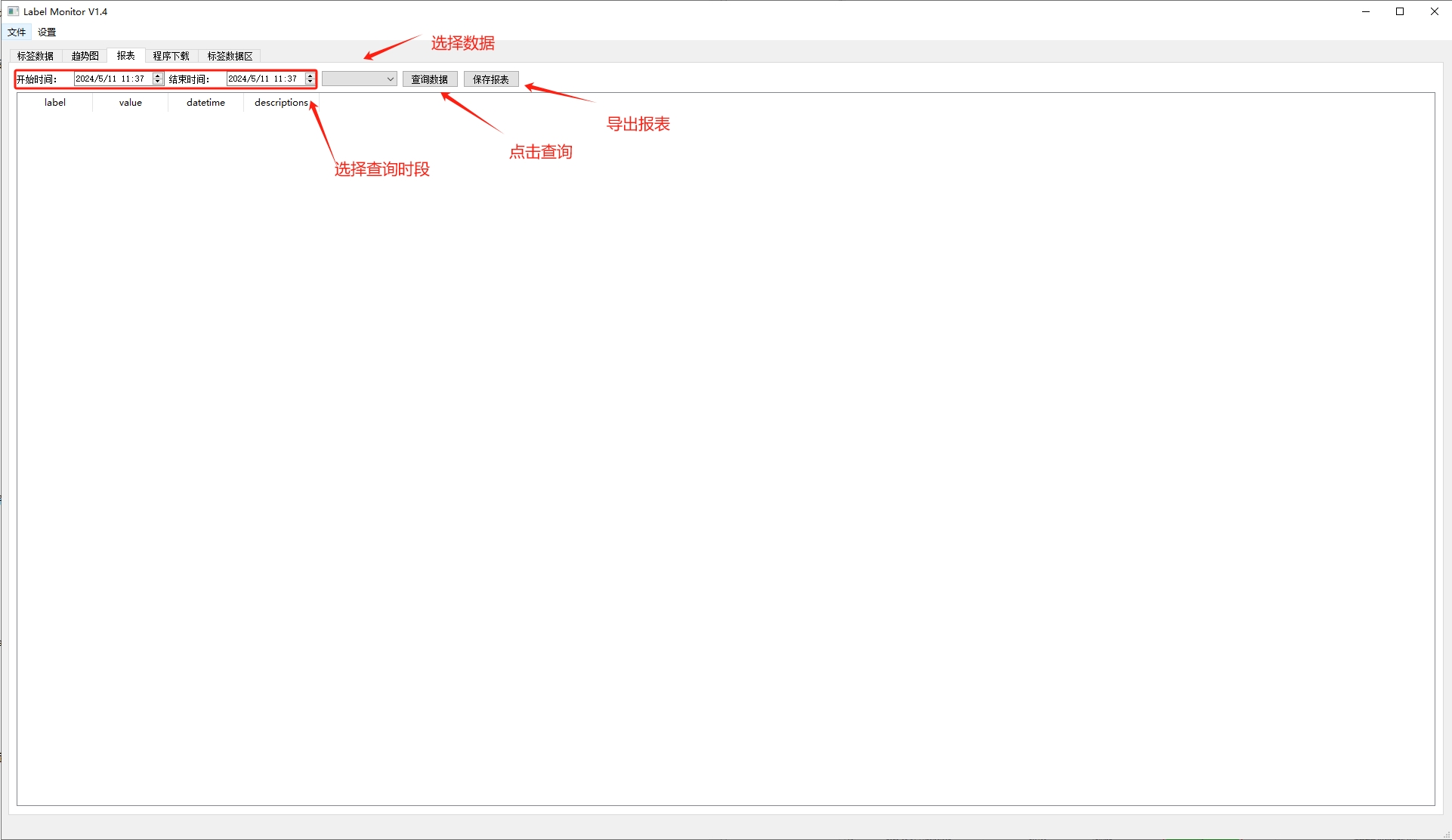

(1)根据下图进行有关的报表操作

(2)相关操作提示

1.如果正确搜索没有数据的话是不会允许打开“保存报表”的按钮。

2.数据最多查询天数为7天，超过则结束时间会自动变成起始天数+7天。

5、下载逻辑程序

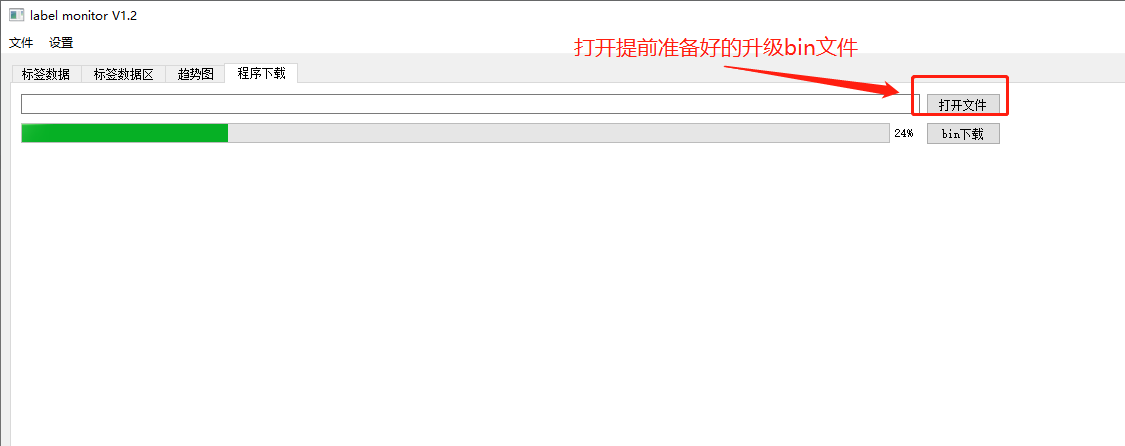

(1)在配置好通讯参数后，打开文件找到准备好的升级bin文件路径。

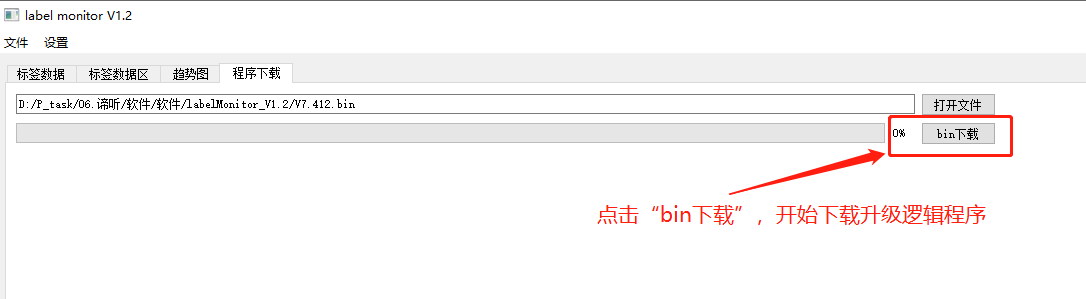

(2)点击“bin下载”，开始下载程序。

(3)下载成功之后，会有成功提示弹窗。

6、中英文切换

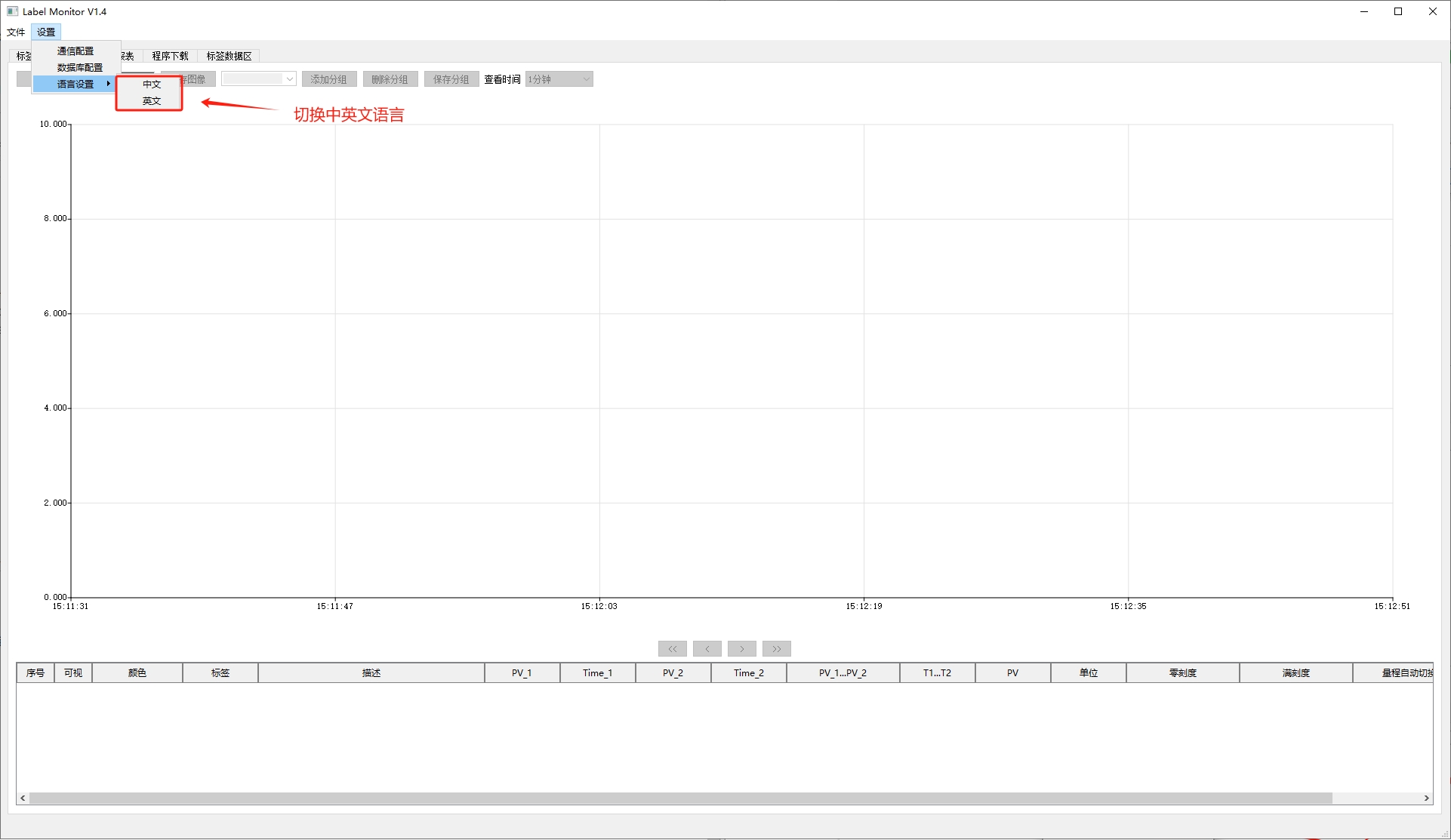

通过“设置”->“语言设置”可以选择中文和英文，目前只支持这两种语言。

7、编辑模式

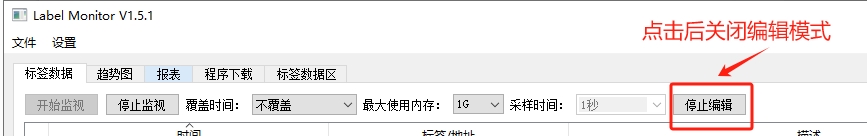

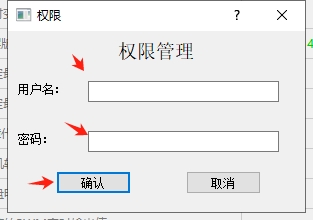

通过“设置”->“权限设置”，输入正确用户名密码之后，可以进入编辑模式，点击停止编辑后退出编辑模式。

*软件使用过程中与错误提示及处理方法

问题1：电脑设备管理器能查到端口号，但是Label Monitor软件通讯设置中端口号的下拉选择中没有对应的端口号。

处理方法：关闭通信设置窗口重新打开“通信设置”即可。

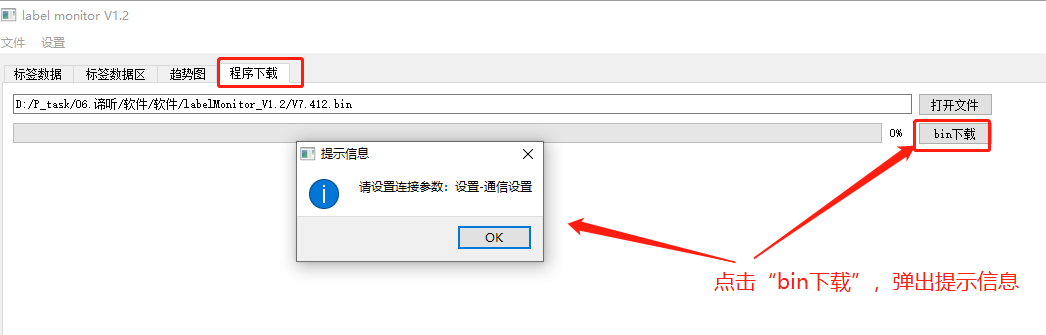

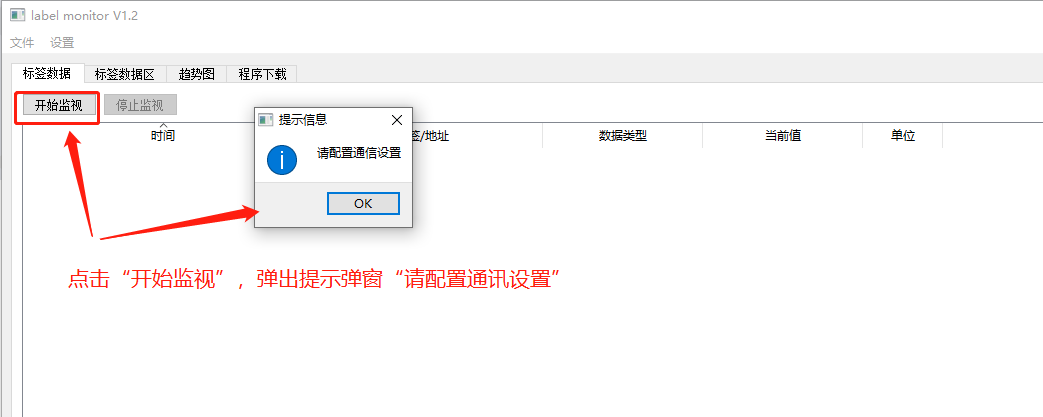

问题2：弹出提示信息“请配置通讯设置”

处理方法：核对一下设置中通讯配置信息，一定要与电脑COM端口号一致。
