DT-BOX-35硬件介绍

基本参数

型号	DT-Box-4G/35 DT-Box-WIFI/35
性能规格
CPU	双核64 位 Arm Cortex-A35	Arm Cortex-M4
最大运算速度	800 MHz	180MHz
内存	512MB
FLASH	512MB
TF卡	X1
USB	X1
RS485	X4(无隔离)
console	X1
CAN通讯接口	X2(无隔离)
网络	X2(10/100M自适应)
DI输入	X6(PNP/NPN)
浸水检测	X1
DO输出	X4(固态继电器)
无线通讯	选配 (lora/zigbee)
WIFI	X1
4G	X1(EC200)
SIM卡	X1
ANT-4G	X1
ANT-WIFI	X1
ANT	选配 X1 (lora/zigbee)

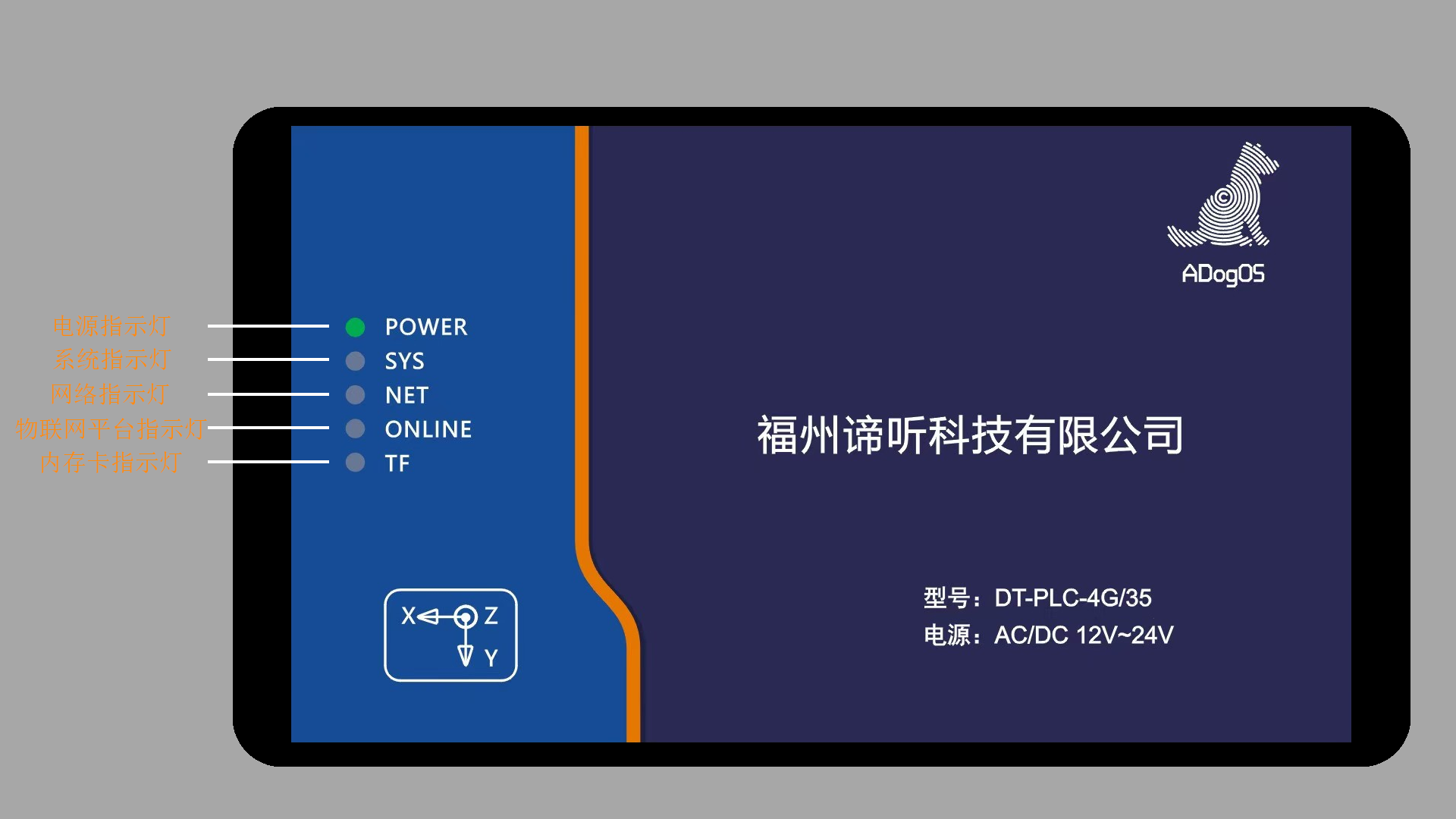

指示灯	POWER（绿）,SYS（绿）,NET（绿）,ONLINE（绿）,TF(黄)
电气规格
输入范围	DC12-24V
电源隔离	不支持
一路继电器 触点负载	5A 250VAC/30VDC
四路固态继电器 触点负载	130mA 400V AC/DC
结构特性
外壳颜色	黑色
外壳材料	铁
外形尺寸	175.5×91.5×50(mm)
安装方式	标准导轨安装(35mm)
重量	约410g
环境规格
工作温度	0~50℃
工作湿度	10~90%RH(无冷凝)
存储温度	-20～60℃
存储湿度	10~90%RH(无冷凝)
冷却方式	自然风冷
操作系统
操作系统	Linux-5.10

Adogos标签	描述
AI1	X轴角度
AI2	Y轴角度
AI3	Z轴角度
DI1	端子DI1
DI2	端子DI2
DI3	端子DI3
DI4	端子DI4
DI5	端子DI5
DI6	端子DI6
DI7	端子浸水
DO1	端子DO1
DO2	端子DO2
DO3	端子DO3
DO4	端子DO4
DO5	端子报警

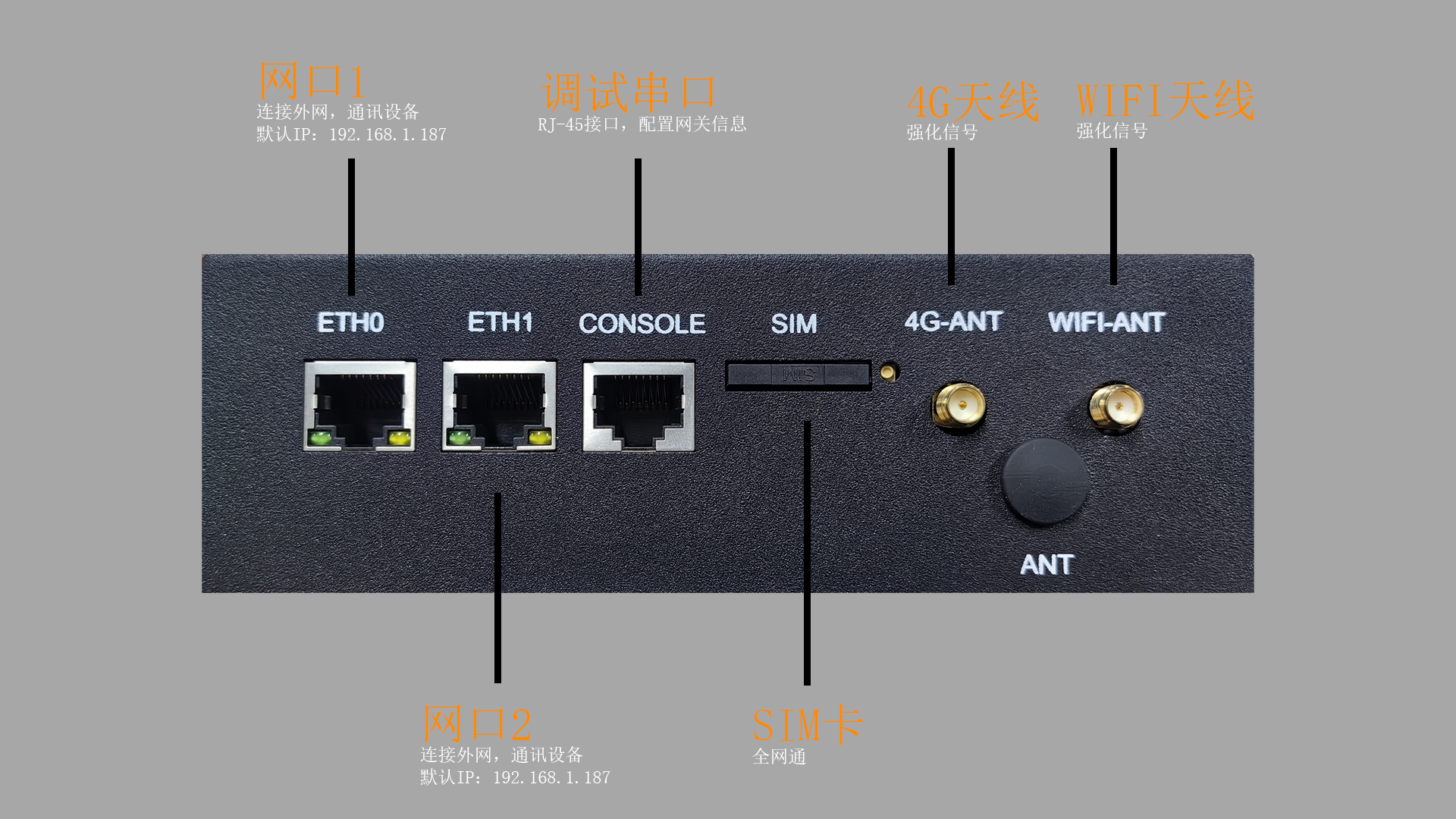

硬件面板

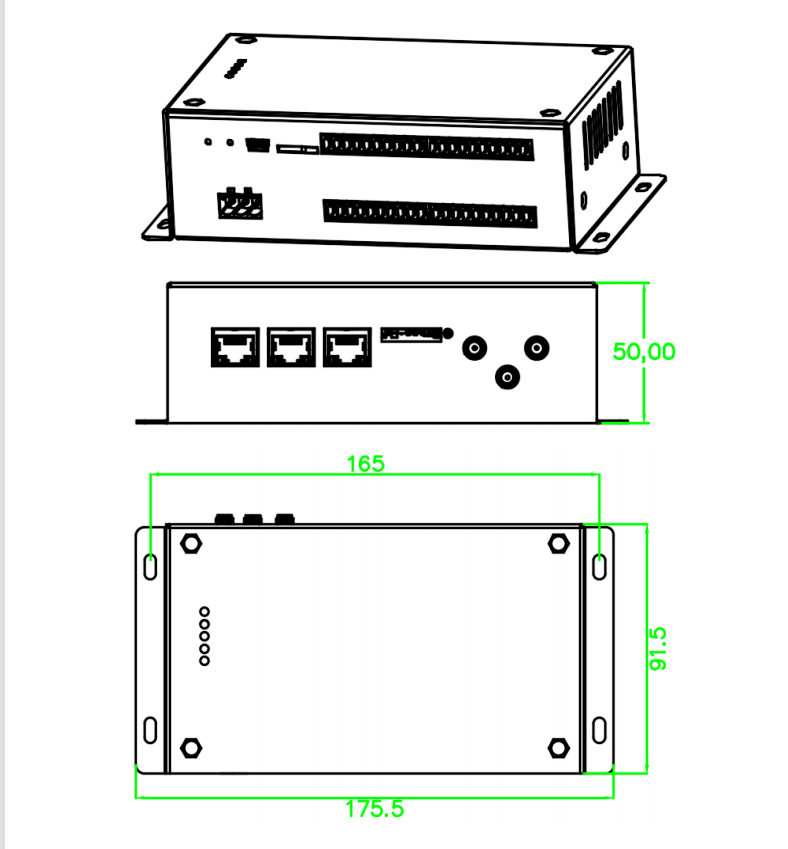

外观图

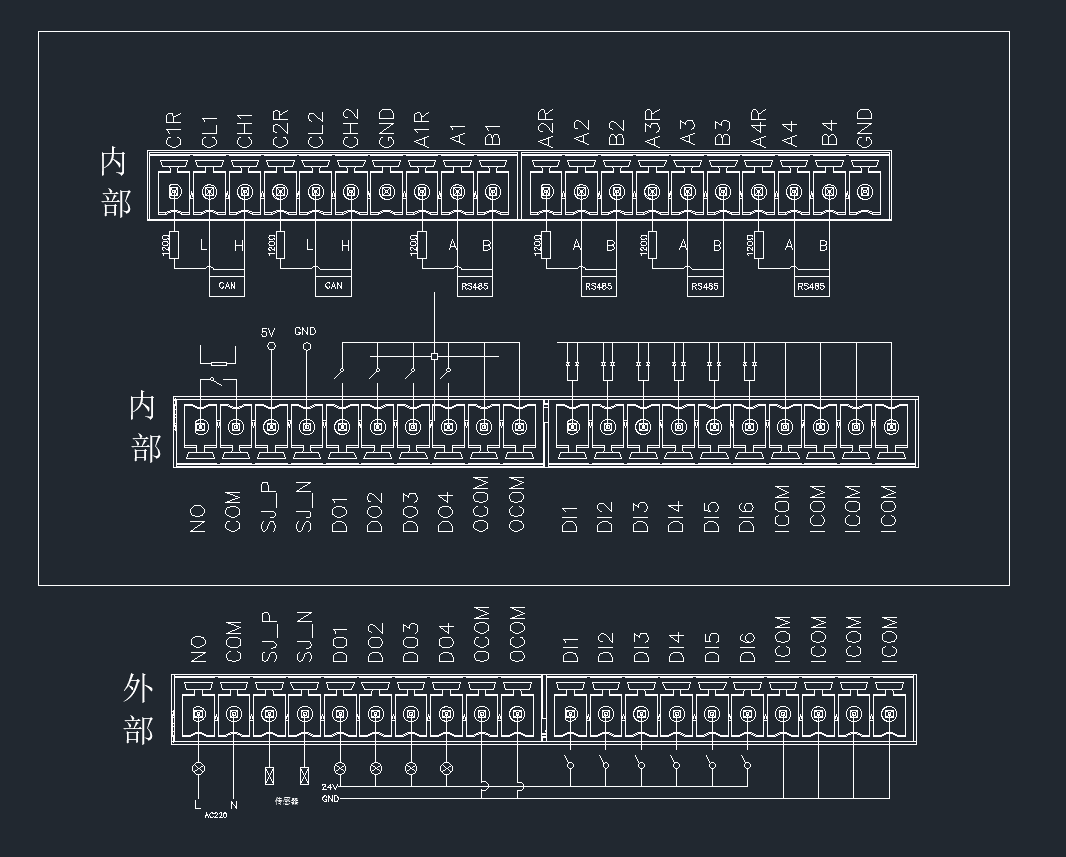

接线图
