DT-MA37-PLC硬件手册

1、DT-MA37-PLC硬件介绍

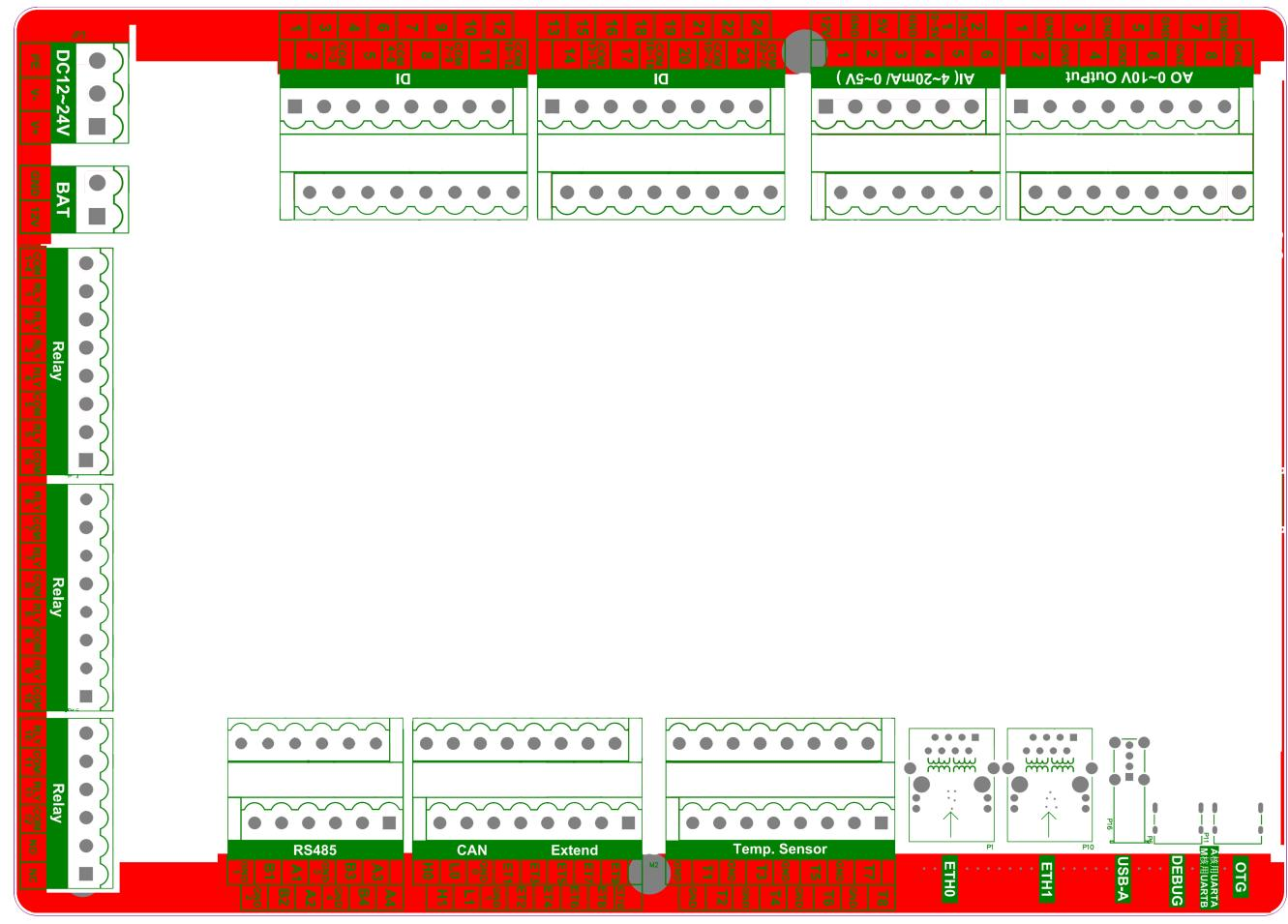

1.1 DT-MA37-PLC局部布板图

1.2 DT-MA37-PLC参数

项目	规格
性能规格
处理器	双核 64 位 Arm Cortex-A35	Arm Cortex-M4
最大运算速度	800 MHz	180 MHz
存储	8G eMMC+512MB DDR3
串行接口	RS485*4
串口隔离	带隔离
响应时间	2 个 10/100M 自适应，双网口
网 口	dfsfgs
CAN 通讯接口	2 个
DI 输入	24 个(PNP/NPN)
温度(NTC)	10k
DO 输出	12 个(继电器)
4G	EC200
WIFI	2.4G RL-UM02WBS-8723DU-V1.2 标准:IEEE 802.11b/g/n, BT V2.1/BT V3.0/BT V4.0
SIM 卡	一个
天线	一个 4G-ANT 一个 WIFI-ANT
指示灯	POWER（绿）,SYS（绿）,NET（绿）,ONLINE（绿）,TF(黄)
电气规格
输入范围	DC 12-24V
电源隔离	不支持
环境参数
工作温度	0～50℃
工作湿度	10~90%RH(无冷凝)
存储温度	-20～60℃
存储湿度	10~90%RH(无冷凝)
冷却方式	自然风冷
操作系统
操作系统	Linux-5.10

1.3 DT-MA37-PLC型号配置说明

DT-MA37-PLC共提供如下2个型号，型号对应配置模块说明如下：
DT-MA37-PLC-4G 配Cat1无线模块
DT-MA37-PLC-WiFi 配 WiFi 无线模块

2、DT-MA37-PLC 硬件接线图说明

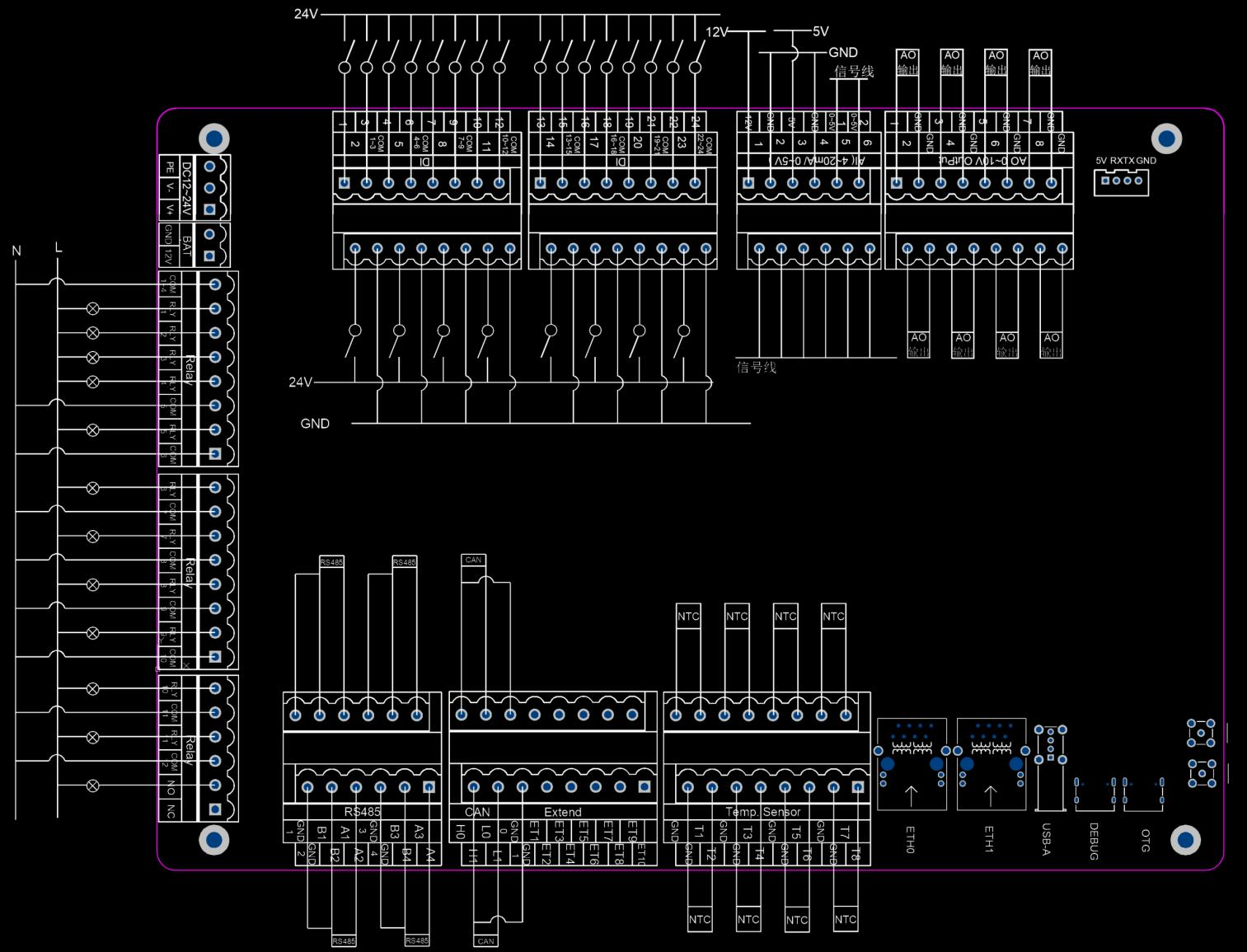

2.1 DT-MA37-PLC整体接线图

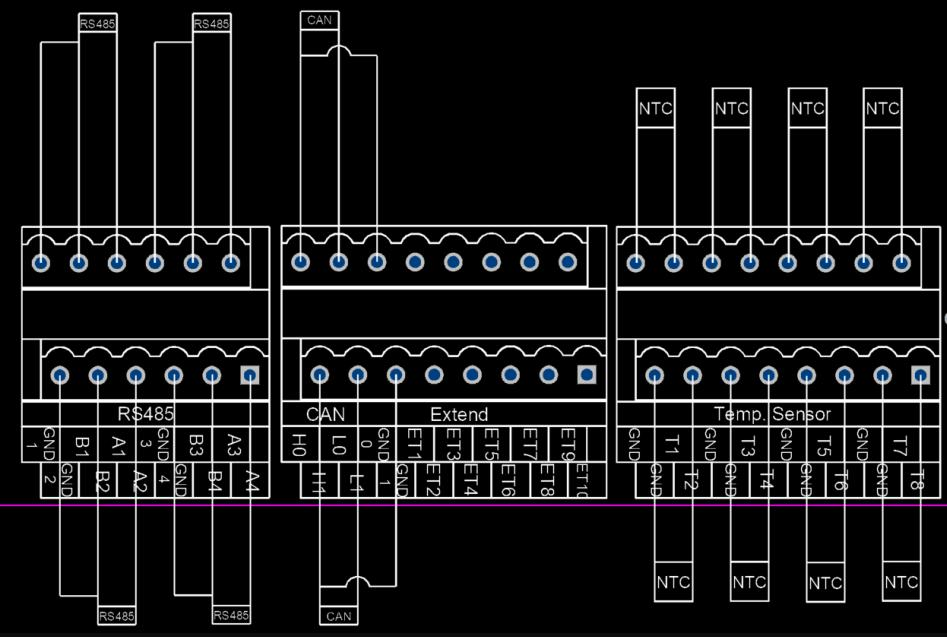

2.2 DT-MA37-PLC局部接线图解析

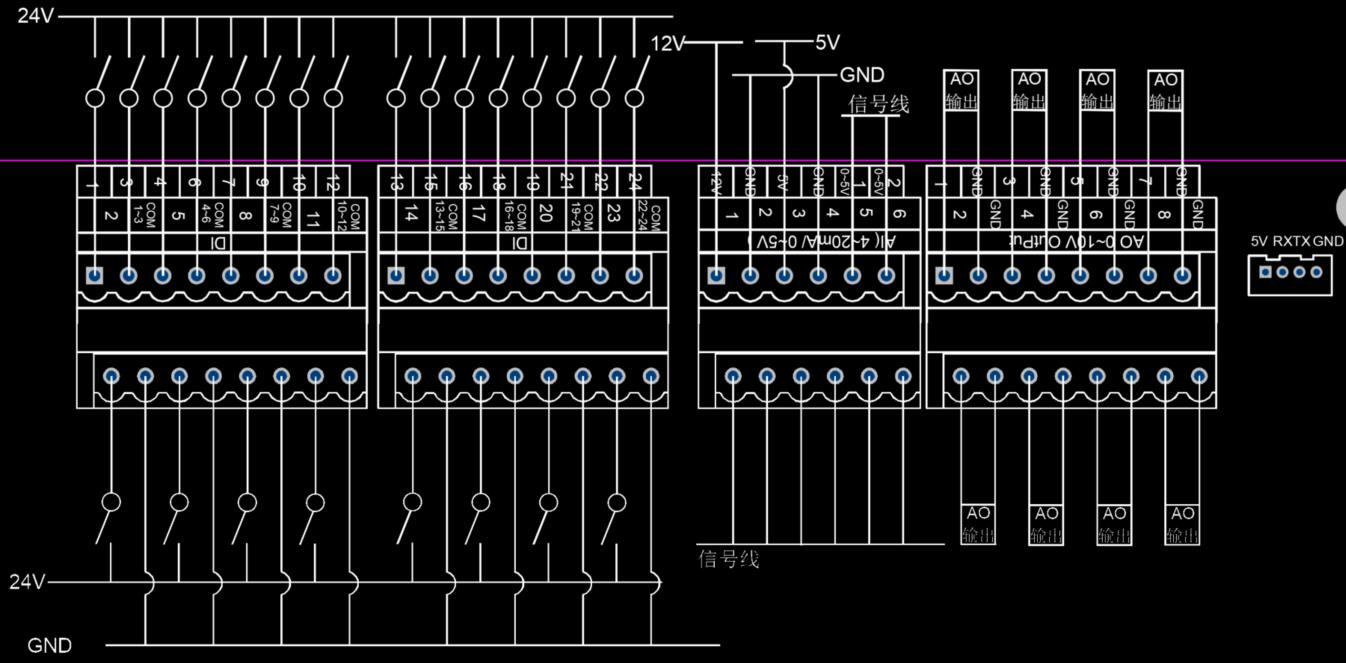

●DC输入(DI)

项目	规格
输入电压	DC24V＋10％/－15%
输入阻抗	2.2kΩ
输入电流	10mA
响应时间	0～32ms以下(默认8ms)

●模拟量输入单元规格（AI）

项目		电压输入	电流输入
输入信号范围		0-5V	4-20mA
最大额定输入		±5V	±25mA
输入阻抗		1MΩ以上	约250Ω
分辨率		6000分辨率
综合精度	25℃	±0.3％FS	±0.4％FS
	0~55℃	±0.6％FS	±0.8％FS
转换时间		2ms/点(8ms/全部点)
消耗电流		DC5V 20mA以下

●模拟量输出单元规格（AO）

项目		电压输入	电流输入
输入信号范围		0～10V	15mA
外部输出容许负载电阻		2kΩ以上	350Ω以下
外部输出阻抗		0.5Ω以下	-
分辨率		6000分辨率
综合精度	25℃	±0.4％FS
	0~55℃	±0.8％FS
消耗电流		DC10V 15mA 以下

硬件接线标签	ADogOS平台软件标签	描述	备注
DI1	DI1	开关量输入1
DI2	DI2	开关量输入2
DI3	DI3	开关量输入3
DI4	DI4	开关量输入4
DI5	DI5	开关量输入5
DI6	DI6	开关量输入6
DI7	DI7	开关量输入7
DI8	DI8	开关量输入8
DI9	DI9	开关量输入9
DI10	DI10	开关量输入10
DI11	DI11	开关量输入11
DI12	DI12	开关量输入12
DI13	DI13	开关量输入13
DI14	DI14	开关量输入14
DI15	DI15	开关量输入15
DI16	DI16	开关量输入16
DI17	DI17	开关量输入17
DI18	DI18	开关量输入18
DI19	DI19	开关量输入19
DI20	DI20	开关量输入20
DI21	DI21	开关量输入21
DI22	DI22	开关量输入22
DI23	DI23	开关量输入23
DI24	DI24	开关量输入24
AI1	AI1	模拟量输入1（4-20mA）
AI2	AI2	模拟量输入2（4-20mA）
AI3	AI3	模拟量输入3（4-20mA）
AI4	AI4	模拟量输入4（4-20mA）
AI5	AI5	模拟量输入5（4-20mA）
AI6	AI6	模拟量输入6（4-20mA）
AI1(0-5V)	AI7	模拟量输入1(0-5V)
AI2(0-5V)	AI8	模拟量输入2(0-5V)
AO1	AO1	模拟量输出 1（0-10V）
AO2	AO2	模拟量输出 2（0-10V）
AO3	AO3	模拟量输出 3（0-10V）
AO4	AO4	模拟量输出 4（0-10V）
AO5	AO5	模拟量输出 5（0-10V）
AO6	AO6	模拟量输出 6（0-10V）
AO7	AO7	模拟量输出 7（0-10V）
AO8	AO8	模拟量输出 8（0-10V）

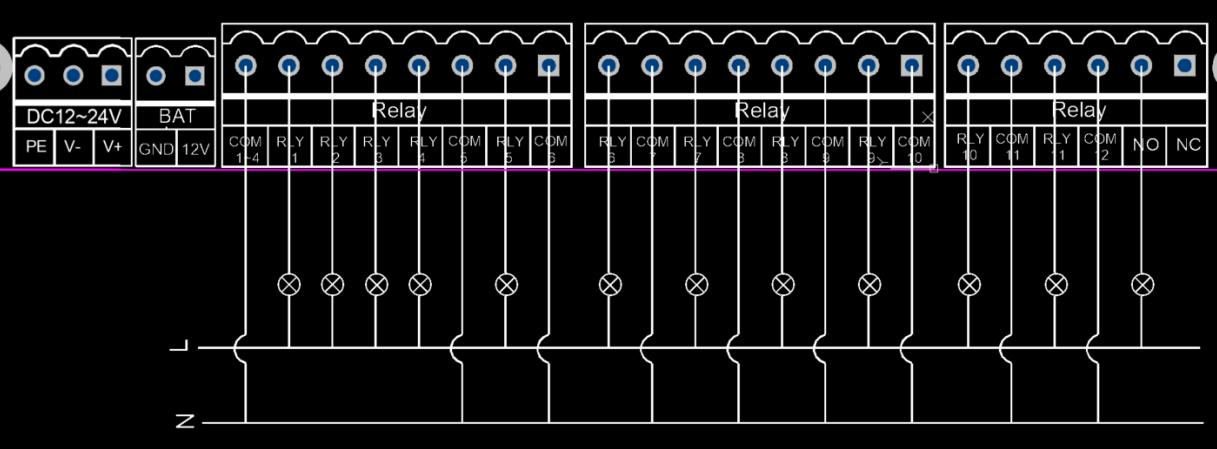

●继电器输出(DO)

硬件接线标签			ADogOS平台软件标签
最大开关容量			AC250V/5A、DC30V/3A
最小开关容量			DC5V 10mA
继电器寿命	电气/td>	阻性负载	15万次
		感性负载	10万次
	机械		2,000万次
响应时间			15ms以下

硬件接线标签	ADogOS平台软件标签	描述	备注
DO1	DO1	开关量输出1
DO2	DO2	开关量输出2
DO3	DO3	开关量输出3
DO4	DO4	开关量输出4
COM5	-	-
DO5	DO5	开关量输出5
COM6	-	-
DO6	DO6	开关量输出6
COM7	-	-
DO7	DO7	开关量输出7
COM8	-	-
DO8	DO8	开关量输出8
COM9	-	-
DO9	DO9	开关量输出9
COM10	-	-
DO10	DO10	开关量输出10
COM11	-	-
DO11	DO11	开关量输出11
COM12	-	-
DO12	DO12	开关量输出12

●温度传感器单元规格

输入类别		热电偶输入或模拟输入
输入点数		模拟输入8点
综合精度(25℃)	热电偶输入	(指示值±0.5%或±2℃中的较大值) ±1 位以下*1
	模拟电压输入	±0.5%FS
	模拟电流输入	±0.6%FS
DO2	热电偶输入	(指示值±1%或±4℃中的较大值) ±1 位以下*2
	模拟电压输入	±1.0%FS
	模拟电流输入	±1.2%FS
输入范围	热电偶输入	K：－200.0～+1300.0℃/－300.0～+2300.0°F J：－100.0～+850.0℃/－100.0～+1500.0°F
	模拟电压输入	0～10V/1～5V
	模拟电流输入	4～20mA
分辨率、温度单位	热电偶输入	0.1℃或 0.1°F
	模拟输入	1/12,000(FS：满刻度)
最大额定输入 (模拟输入)	模拟电压输入	±15V
	模拟电流输入	±30 mA
外部输入阻抗 (模拟输入)	模拟电压输入	1MΩ以上
	模拟电流输入	约 250Ω
断线检测功能		有
平均化处理		无
转换时间		250ms/4点
转换数据		二进制数据(16进制4位)
绝缘方式		各输入通道间：光电耦合器绝缘
消耗电流		DC 5V 70mA以下/DC 24V 30mA以下

硬件接线标签	ADogOS平台软件标签	描述	备注
A	自定义	RS485 接口1	标准 modbus 协议、电表协议、PLC 通讯等
B
GND
A	自定义	RS485 接口2	标准 modbus 协议、电表协议、PLC 通讯等
B
GND
A	自定义	RS485 接口3	标准 modbus 协议、电表协议、PLC 通讯等
B
GND
A	自定义	RS485 接口4	标准 modbus 协议、电表协议、PLC 通讯等
B
GND
L0	自定义	CAN 通讯口 1
H
GND
L1	自定义	>CAN 通讯口 2
H
GND
T1	AI9	温度 NTC1
GND1
T2	AI10	温度 NTC2
GND2
T3	AI11	温度 NTC3
GND3
T4	AI12	温度 NTC4
GND4
T5	AI13	温度 NTC5
GND5
T6	AI14	温度 NTC6
GND6
T7	AI15	温度 NTC7
GND7
T8	AI16	温度 NTC8
GND8

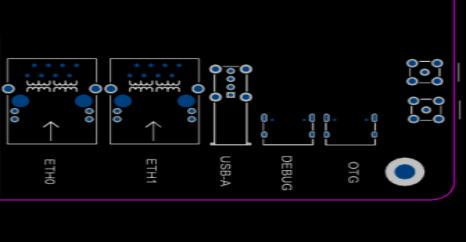

●内置Etherne通信功能规格

> > > >

项目			规格
协议			TCP/IP, ICMP (仅PING)
应用			DNS (客户端)
传送介质	介质存取方式/td>		CSMA/CD
	调制方式/td>		基带
	传送连接方式/td>		星型
	传送速度/td>		100M 比特/s(100BASE-TX)、10M 比特/s(10BASE-T)
	传送介质	100M 比特/s	双绞线电缆(非屏蔽：UTP)类别 5、5e 双绞线电缆(屏蔽：STP)类别 5、5e、100Ω
		10M 比特/s	双绞线电缆(非屏蔽：UTP)类别 3、4、5、5e 双绞线电缆(屏蔽：STP)类别 3、4、5、5e、100Ω
	传送距离/td>		100m(集线器和节点之间的距离)
