串口服务器操作手册

1、串口服务器产品简介

1.1 概述

HN-NET-S0401 系列产品为可实现串口与网口互传的数据终端。采用主频高达 240MHz的双核高性能 MCU，支持宽电压（5~36V）供电，搭载两路可同时工作的串口，每路串口对应两路 Socket，每路 Socket 均支持 TCP/UDP 透传、HTTP Client、MQTT 等协议，支持 SSL/TLS数据加密可满足对数据安全的要求。
优异的硬件性能、丰富的软件功能可使本产品应用各种行业和复杂的场景，如电网、交通、消防、工业生产、气象环境、农林、矿产等等。
产品典型应用如图1-1：

../../_images/CK01.png

图 1-1 网络拓扑图

2、串口服务器硬件说明及配置

2.1 硬件接口

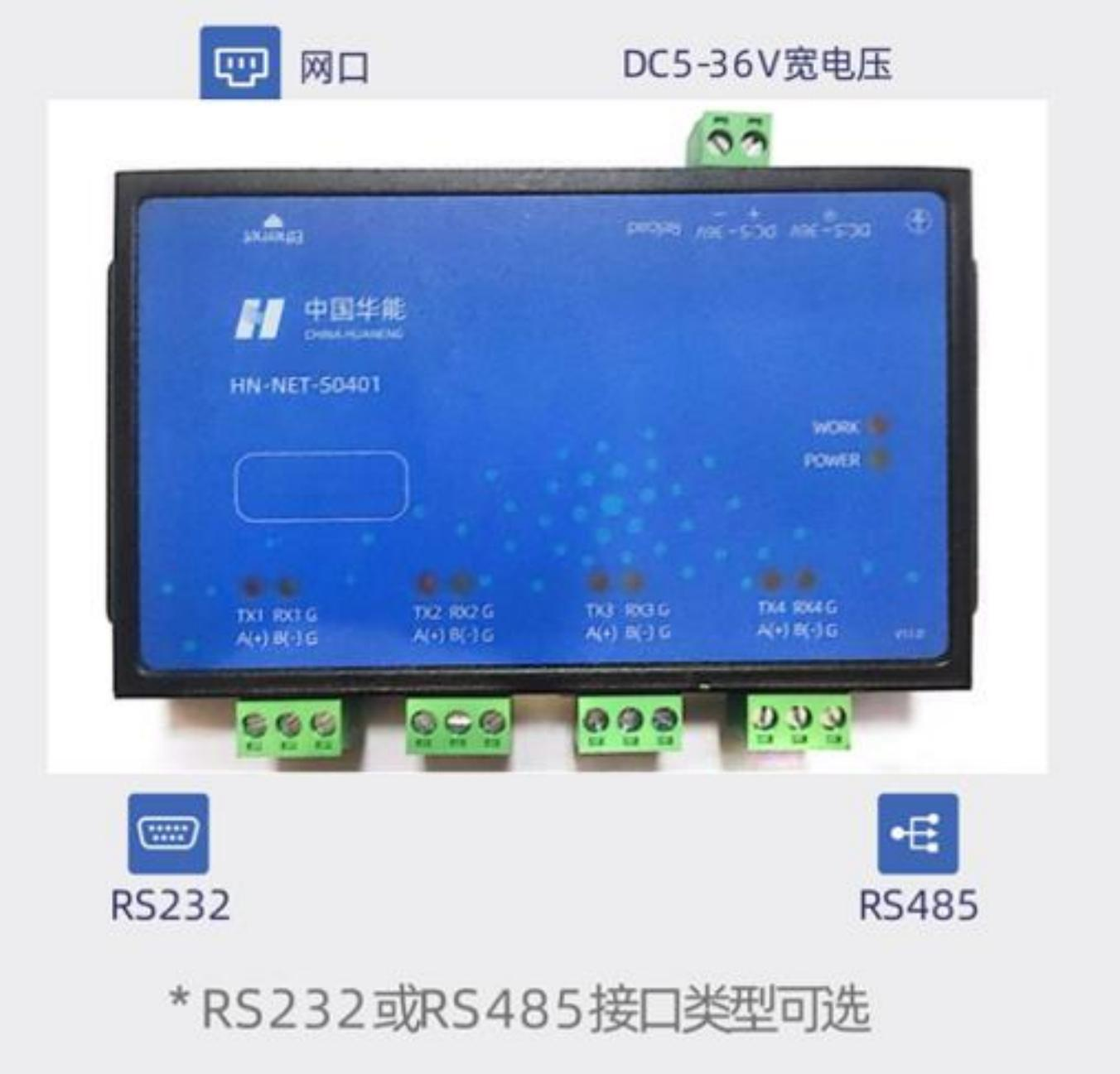

../../_images/CK02.png 图2-1 硬件接口默认串口参数：

串口	选项	参数
RS232/RS485	波特率	115200
	校验位	NONE
	数据位	8
	停止位	1
	硬件流控	RS232 、RS485、RTS/CTS

网口	选项	参数
RJ45	DHCP	静态 IP
	IP	192.168.10.8
	网关	192.168.10.1
	子网掩码	255.255.255.0

2.2 快速上手

本节介绍如何快速使用本产品实现基本的透传功能。最终效果实现设备作为 TCP 客户端与电脑上的 TCP 服务互传数据，整体流程分为以下几个步骤：
1.硬件连接
2.设置软件配置设备参数

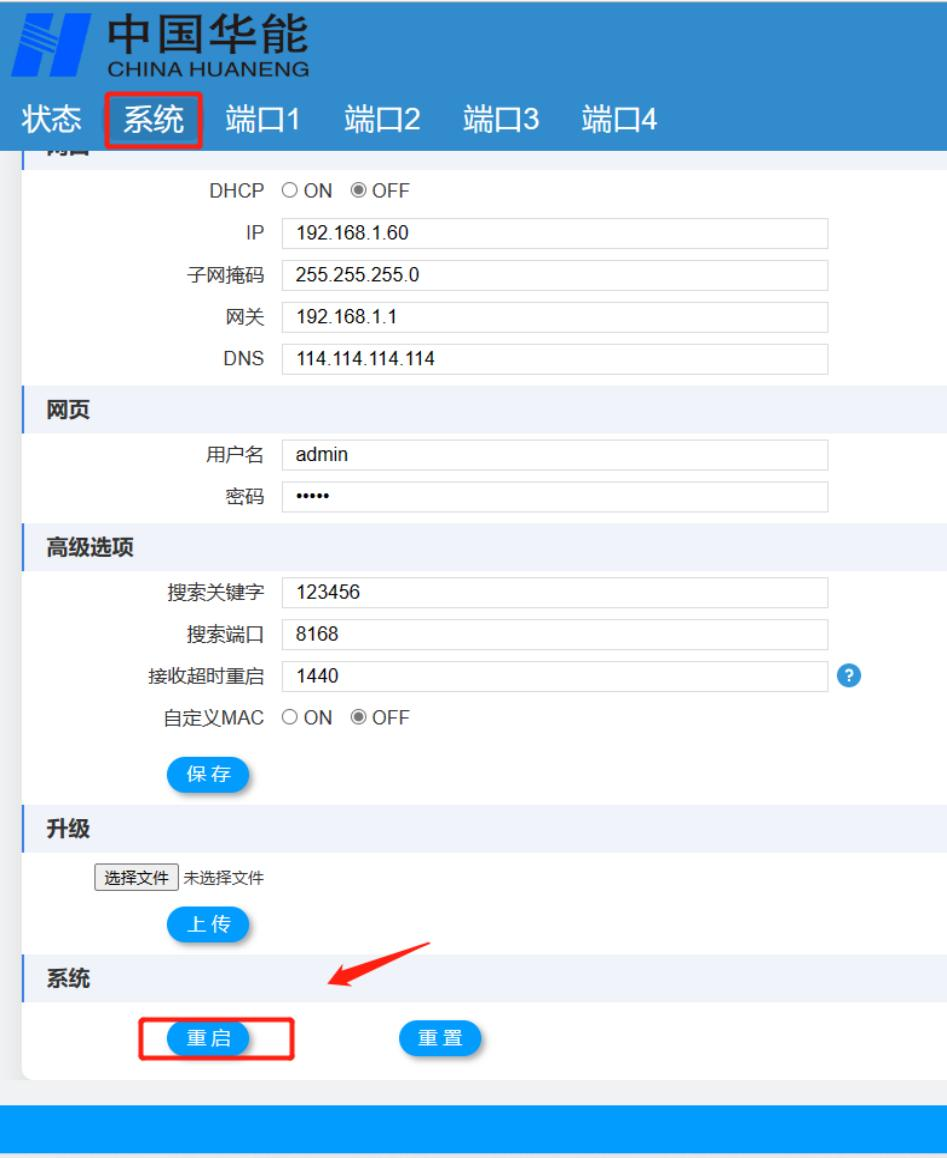

3.重启设备使新参数生效

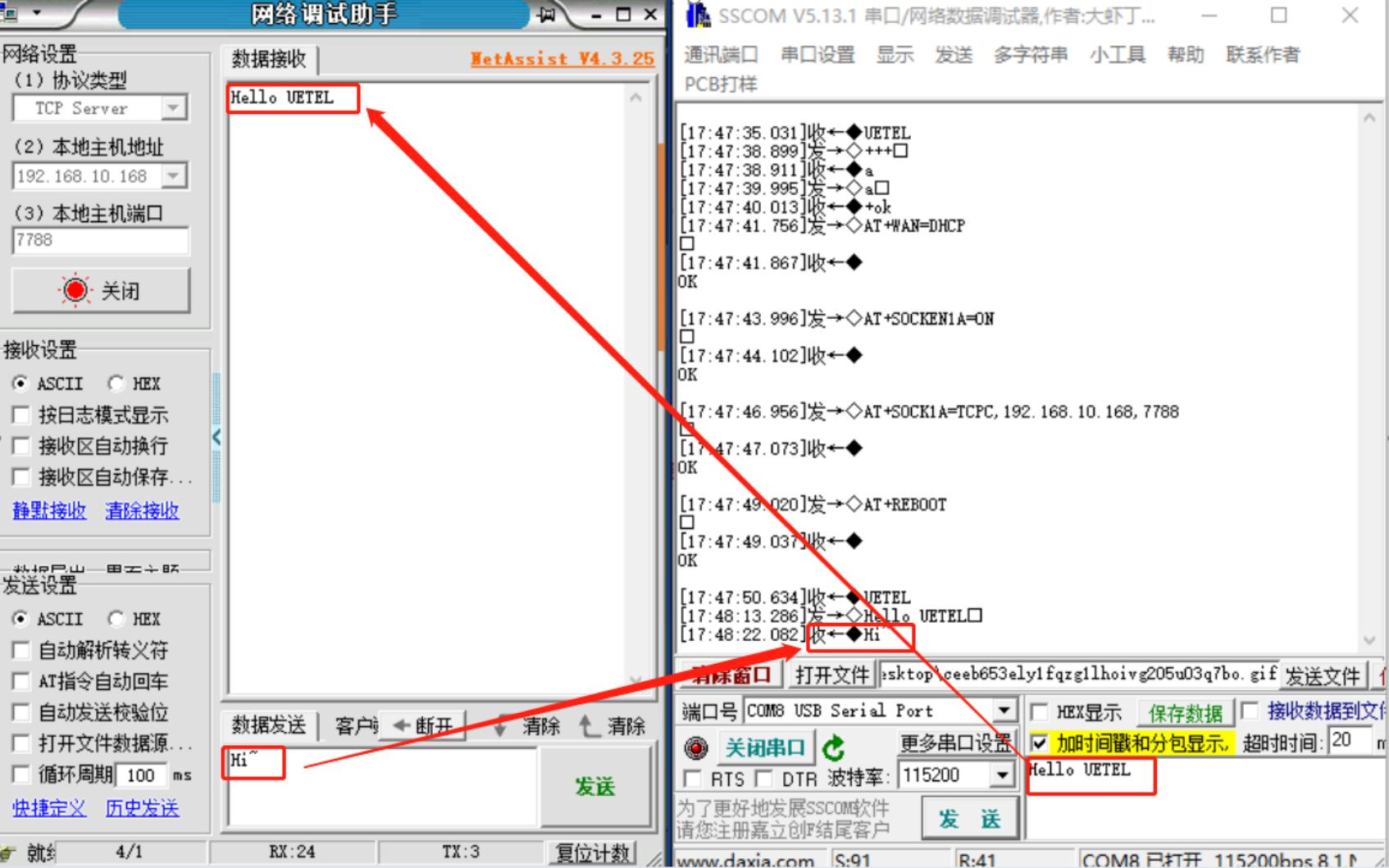

4.测试通信

2.3 硬件连接

1.使用串口线连接设备和电脑
2.使用网线连接设备和路由器（电脑和设备要接入同一台路由器）
3.设备上电

2.4 配置设备参数

2.4.1 网口IP 设置

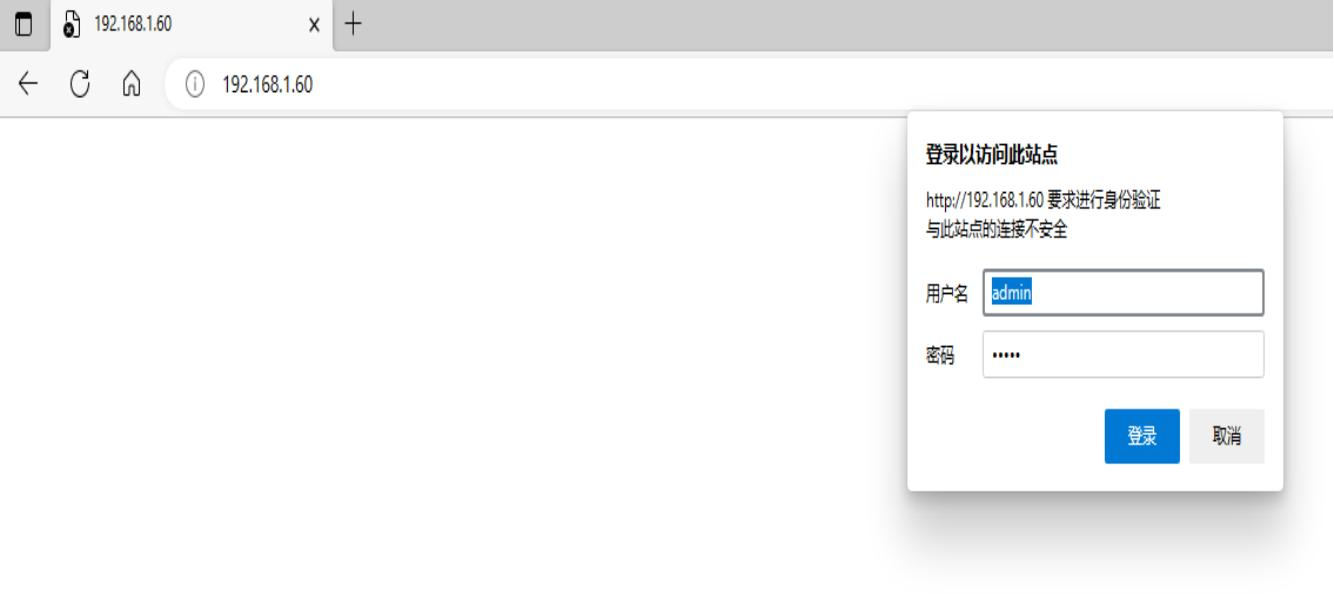

1.串口采集模块默认 ip 为 192.168.10.8。用电脑跟串口采集模块连接，把电脑网段改为 10 网段，在浏览器上登录。账号：admin，密码：admin。

../../_images/CK03.png

图2-2 IP设置

2.IP 地址和配置网址由现场实际设备情况去设置。

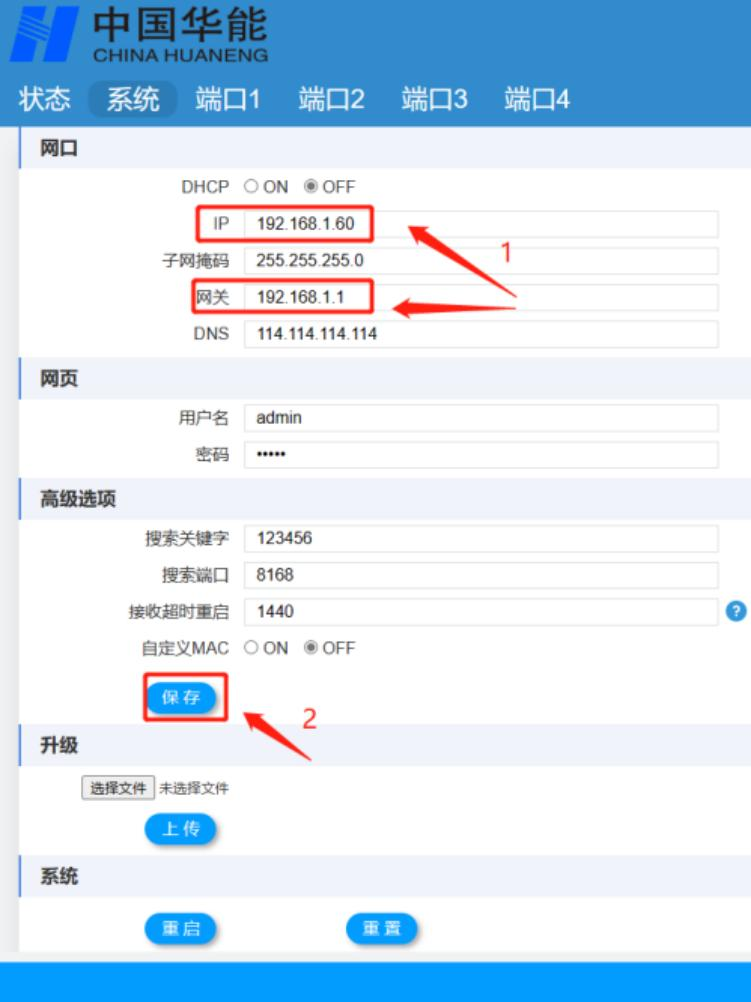

../../_images/CK04.png

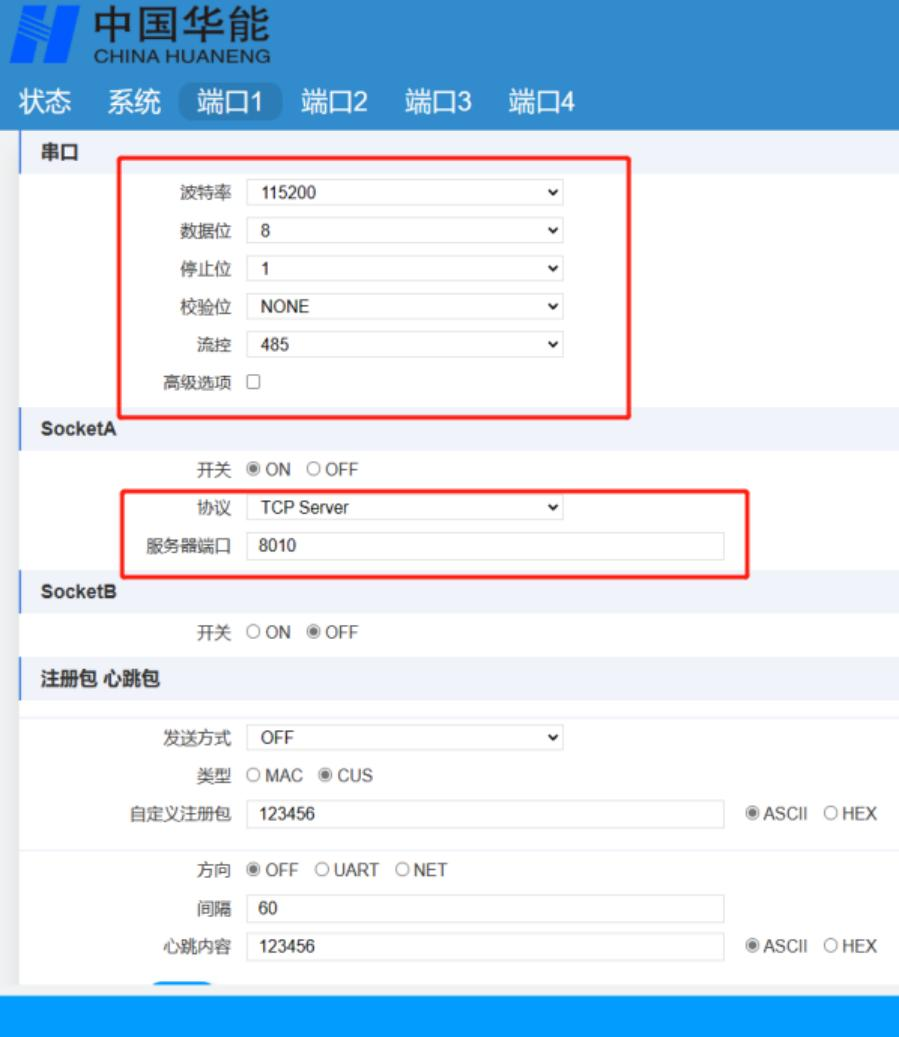

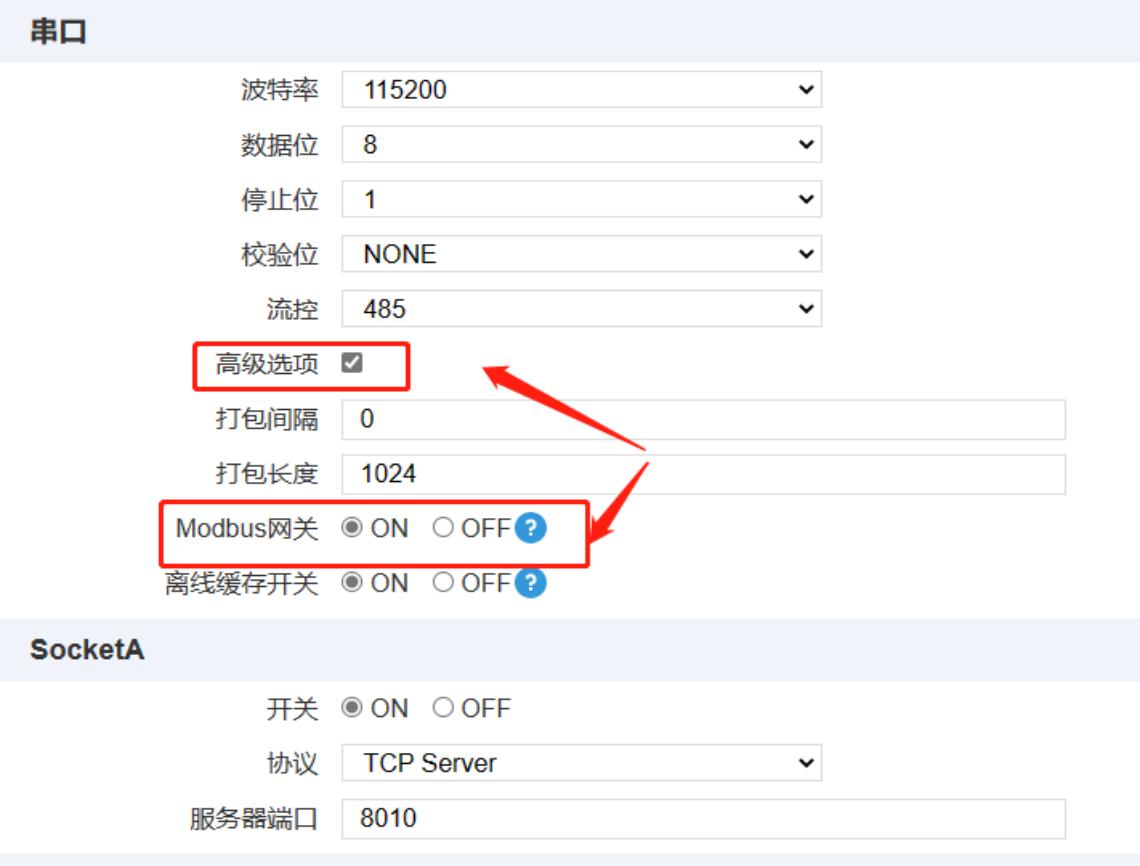

图2-3 配置网口 #### 2.4.2 设置 Socket 参数 1.电脑端作为 TCP 服务器，例如端口为8010，设备端需作为 TCP 客户端。进入设备端口页面，修改 SocketA 参数，然后点击页面下方保存按钮。一种是无 modbus 协议配置，另一种有 modbus 协议，需打开“高级选项”，打开“Modbus 网关”。如图所示。

../../_images/CK05.png
