自定义功能块

一、功能块开发前准备

1.1 申请功能块壳体

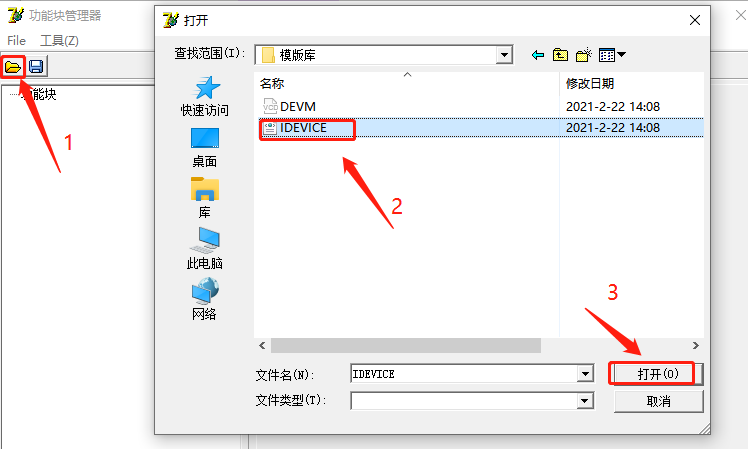

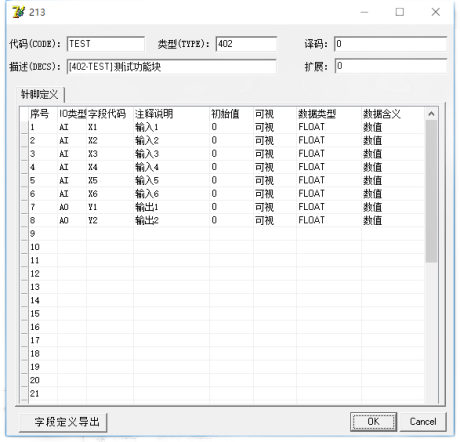

1.当用户需要自定义功能块时，需要提供功能块的壳体申请表，如下：

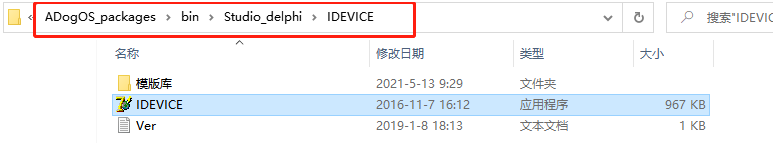

../../_images/241.png

../../_images/25.png

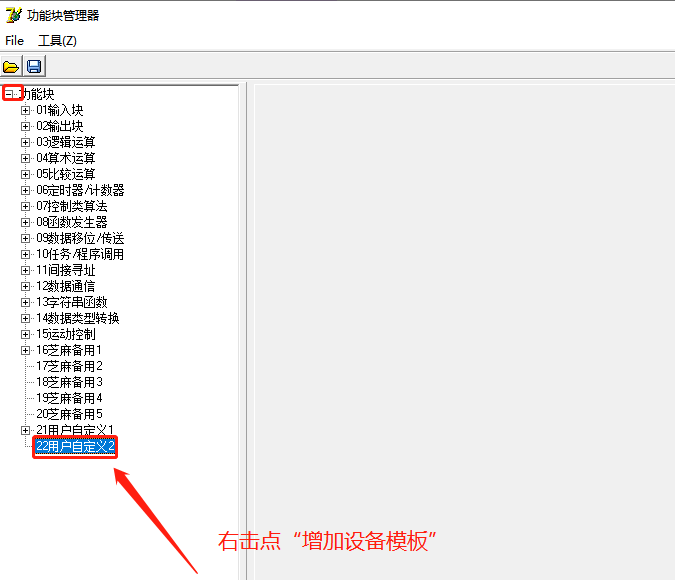

../../_images/261.png

../../_images/149.png

代码：功能块的英文描述
类型：功能块的唯一编号
扩展：当输入引脚超出 6 的倍数或者输出输出超出 2 的倍数，取二者最大值。
序号：引脚序号
IO 类型：类型分为 AI,AO,DI,DO，分别标识模拟量输入，输出，开关量输入，输出
字段代码：描述引脚的英文描述
注释说明：描述引脚的中文描述
初始值：功能块生成时的默认值
可视：功能块生成时的默认是否可视，即是否隐藏引脚
数据类型：数据类型分为浮点型 FLOAT，整形 INT。
数据含义：数值或字符地址

2.当申请完成功能块壳体时，会收到模板库文件：DEVM.DAT，IDEVICE.XML。

3.将模块库文件拷贝到\iSmartOS_Studio\IDEVICE\模版库文件夹中并替换

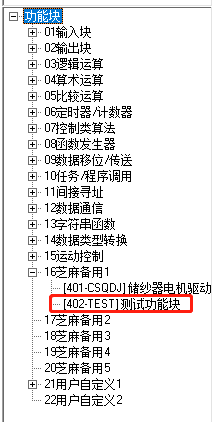

4.重新打开 iSmartOS_Studio，在功能块中会增加添加的新功能块

../../_images/210.png

1.2 编写功能块源码文件

1.编写源码文件格式如下：本例实现引脚 Y=X1+X2-X3

typedef unsigned char Byte;
typedef unsigned short Word;
typedef unsigned long Dword;
struct TDataP{
Byte *p[47];
}TDataP;
struct TIOWFO{
Dword ElementAddr;//元件位置相对于 Byte 计算
double IN[60];//输入
double OUT[60];//输出
double FOUT[60];//强制值
double WORK[60];//工作区
Word T;//扫描周期
Word STATE[10];//元件工作状态
Byte LinkType[60];//链接类型
}TIOWFO;
//加法
void DicALG(struct TDataP *_dp, struct TIOWFO *_Para){
 _Para->OUT[0] = _Para->IN[0] + _Para->IN[1] - _Para->IN[2];
}

变量说明
输入引脚类型：_ Para->IN[0]，_ Para->IN[1]，_ Para->IN[2]…………
输出引脚类型：_ Para->OUT[0]，_ Para->OUT[1]
引脚强制值：_ Para->FOUT[0]，_ Para->FOUT[1]
内部工作变量（全局变量）：_ Para-> WORK [0]，_ Para-> WORK [1]
扫描周期（进入功能块的间隔时间）：_ Para->T
功能块工作状态：暂无
功能块连接状态（输入来源为变量或常数）：_Para->LinkType[0]，_Para->LinkType[1]

1.3 编译生成库文件

1.编写好源码文件通过不同平台的编译软件编译生成文件
Window 平台：将源码文件 Dic402.c 编译生成 Dic402.dll

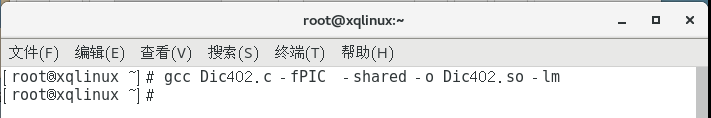

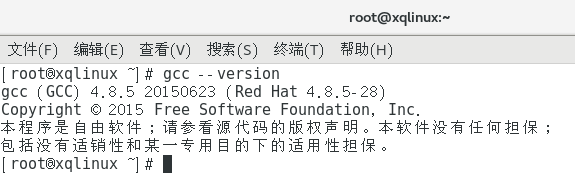

Linux 平台：将源码文件 Dic402.c 编译生成 Dic402.so

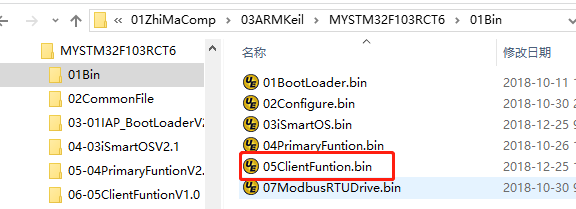

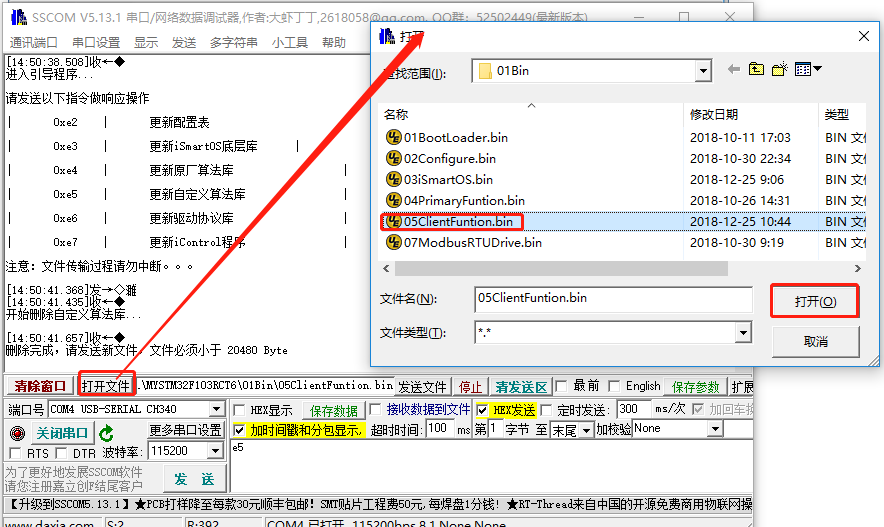

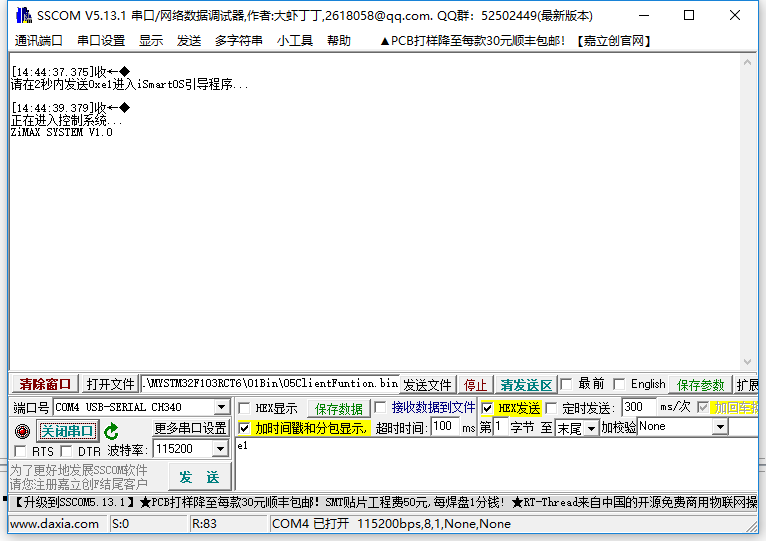

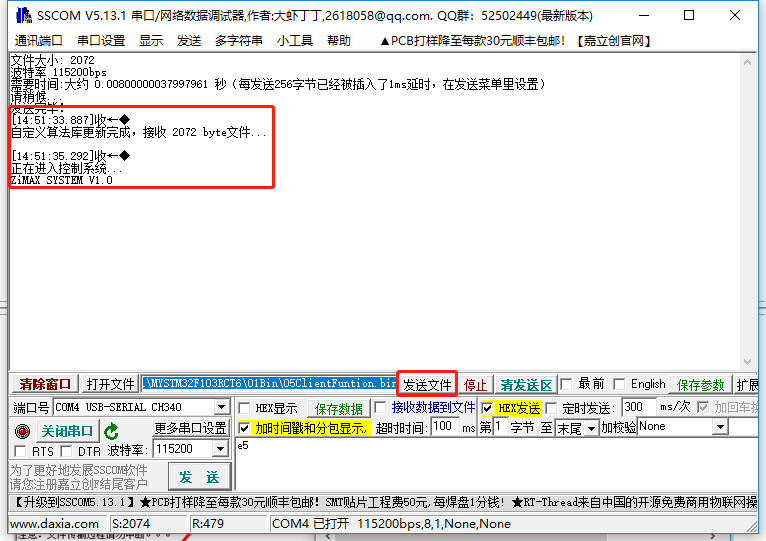

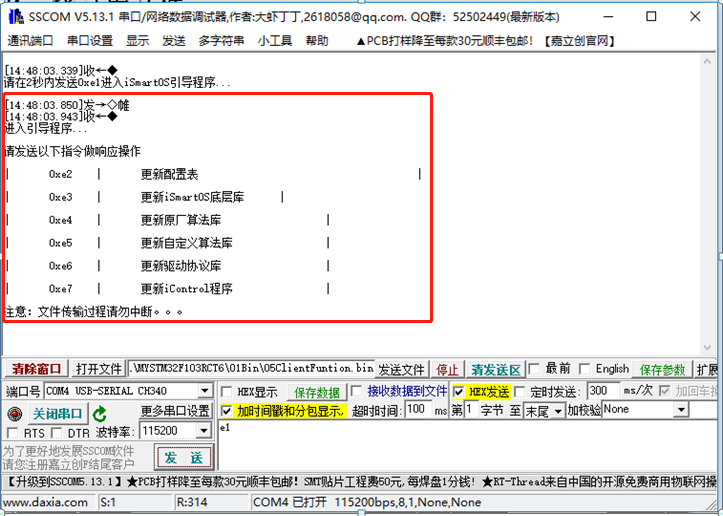

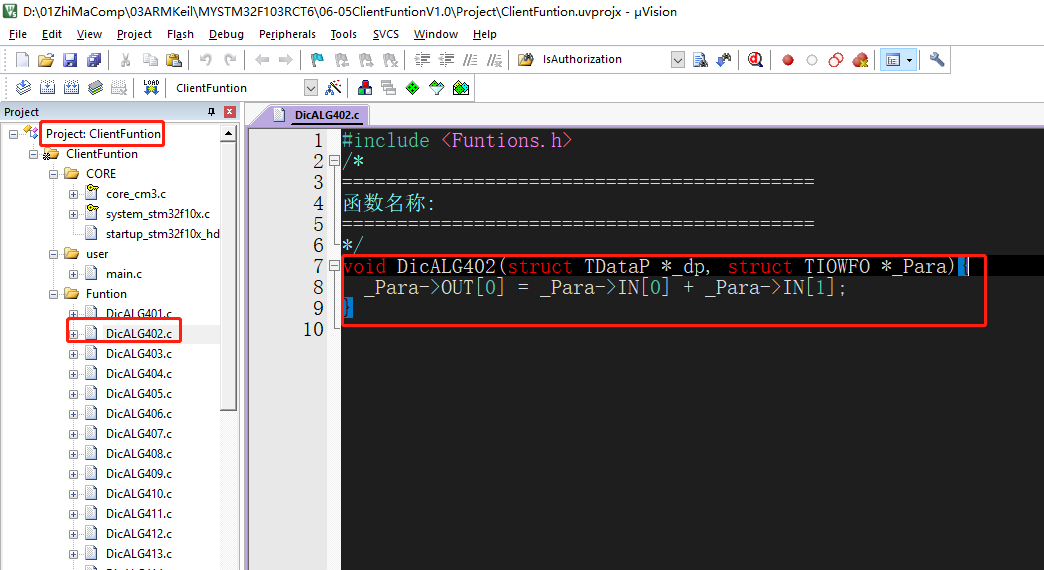

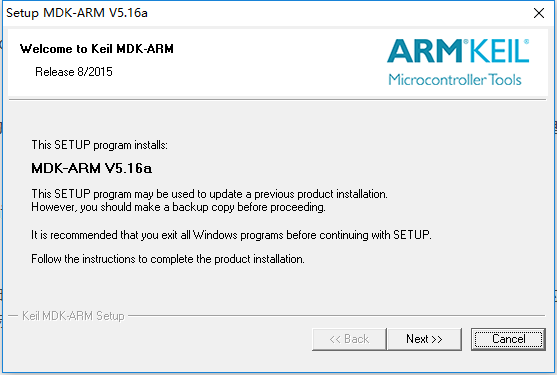

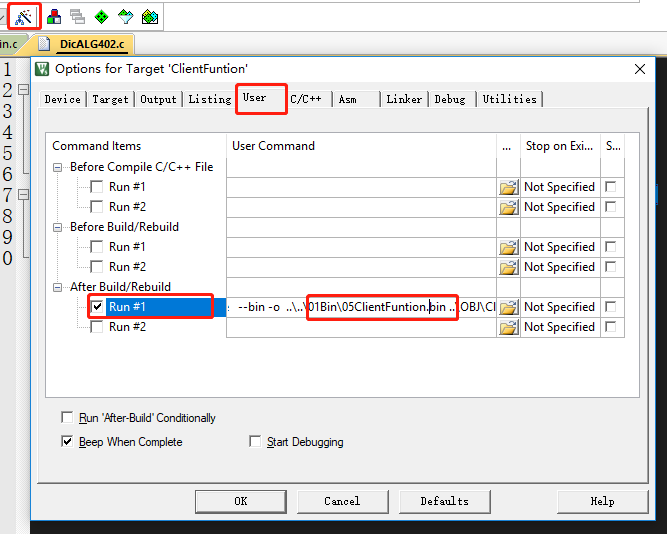

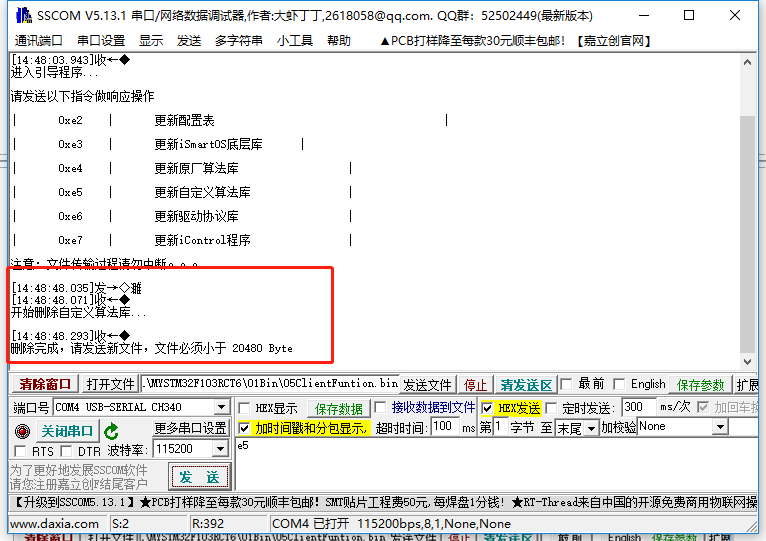

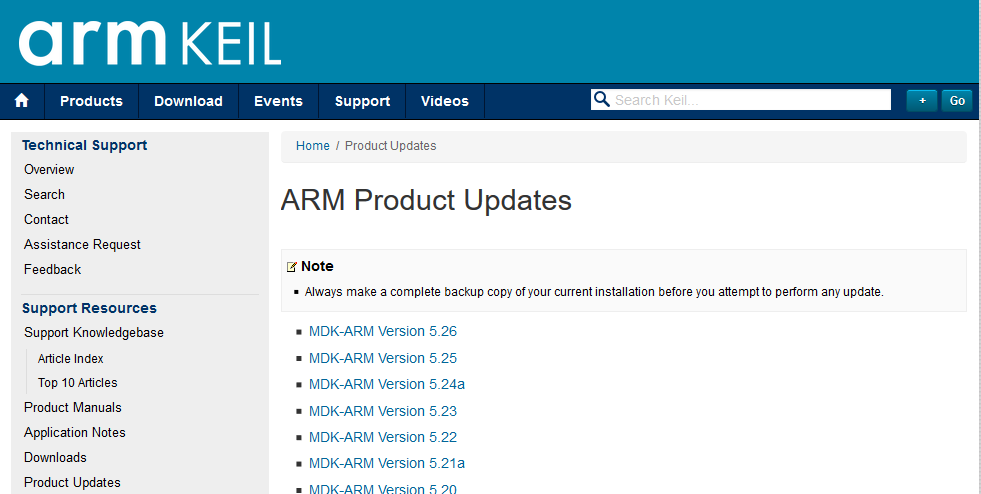

ARM 平台：客户自定义功能块文件编译生成 bin 文件

1.4 编写说明文档

1.在路径为./Help/Function 中找到示例模板《示例模板.mht》。

../../_images/271.png

../../_images/281.png

2.将其命名为《序号_代码.mht》的格式。
3.根据自己需求更改文档。

二、 Windows 平台功能块制作

1、安装编译环境

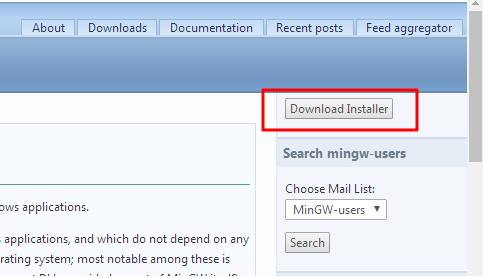

1.首先打开 www.mingw.org 下载 mingw-get-setup.exe

../../_images/35.png

2.安装 mingw-get-setup.exe

../../_images/48.png

3.安装或更新被组件

../../_images/51.png

找到 mingw32-gcc-g++（注意 class 属性要为 bin），右键点击 Mark for Installation。
2.点击左上角的 Installation 菜单中的 Apply changes 选项，然后管理器将开始在线安装或
3.更新被选中的组件。

4.配置环境变量
1.打开控制面板 -> 系统 -> 高级系统设置 -> 高级 -> 环境变量。
2.找到列表中的 PATH 选项，选中后点击编辑，在末尾添加 C:\MinGW\bin，注意如果 PATH
3.原有值的末尾没有添加分号（;），请自行添加。

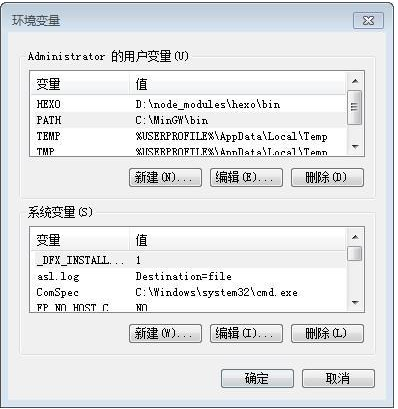

../../_images/610.png

5.检验是否安装成功

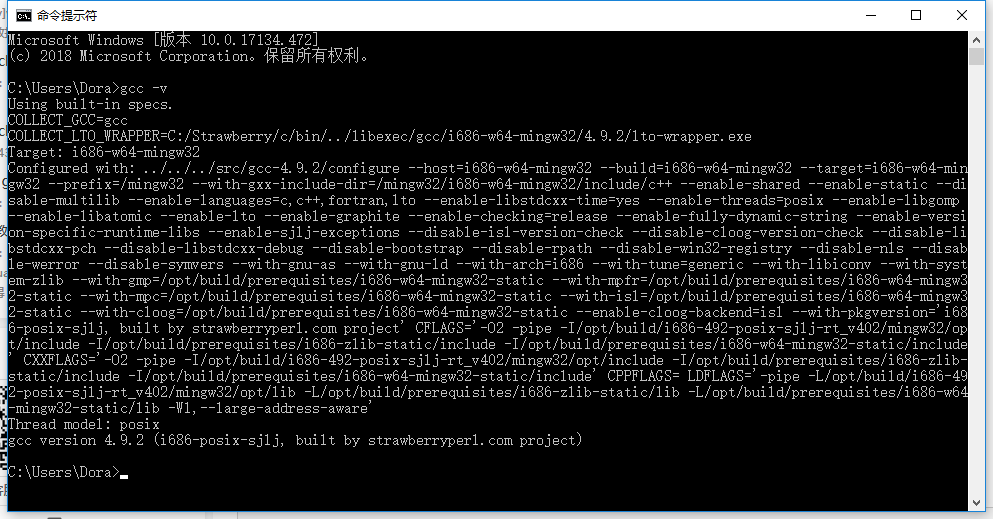

打开命令行（点击开始菜单 -> 运行，输入 cmd.exe 后确定），输入 gcc –v

../../_images/710.png

2、编译生成库文件

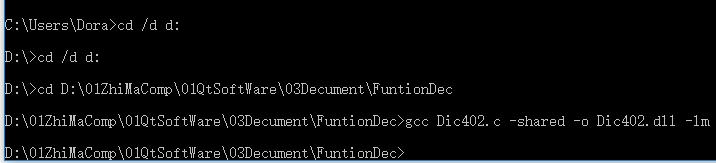

1.打开命令行（点击开始菜单 -> 运行，输入 cmd.exe 后确定）

2.切换盘符 cd /d d:

3.切换到源码文件目录 cd D:\01ZhiMaComp\01QtSoftWare\03Decument\FuntionDec

4.执行编译指令：gcc Dic402.c –shared –o Dic402.dll –lm

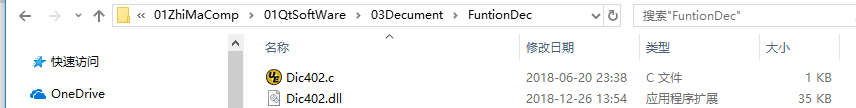

5.目录下生成 Dic402.dll 文件

../../_images/810.png

../../_images/98.png

3、配置库文件

1.确定 iSmart-Core 处于关闭状态

2.拷贝生成的功能块 dll 文件到目录 iSmartOS_Core\DicFunc

3.重启启动 iSmart-Core 验证算法运行是否正确。
注意：也可以利用指../直接生成到配置录。
